Inhaltsverzeichnis
Ethylen-Vinylacetat (EVA) ist ein weiches, teilkristallines Copolymer, das durch hohe Flexibilität, ausgezeichnetes Dämpfungsvermögen und ein außergewöhnlich breites Eigenschaftsfenster überzeugt – genau dort, wo klassische Polyethylene, starre Thermoplaste oder spröde Elastomere an ihre Grenzen stoßen. Durch die gezielte Einstellung des Vinylacetat-Gehalts (VA) und des Vernetzungsgrades lässt sich EVA von transparent-weich bis strukturell tragfähig und hochdämpfend abstimmen. Das macht es in Bereichen wie Schuhsohlen, Dämpfungselementen, Solar-Encapsulants oder flexiblen Folien zur ersten Wahl. [1]
Kristallinität: Schlüssel zu Flexibilität und Dämpfung

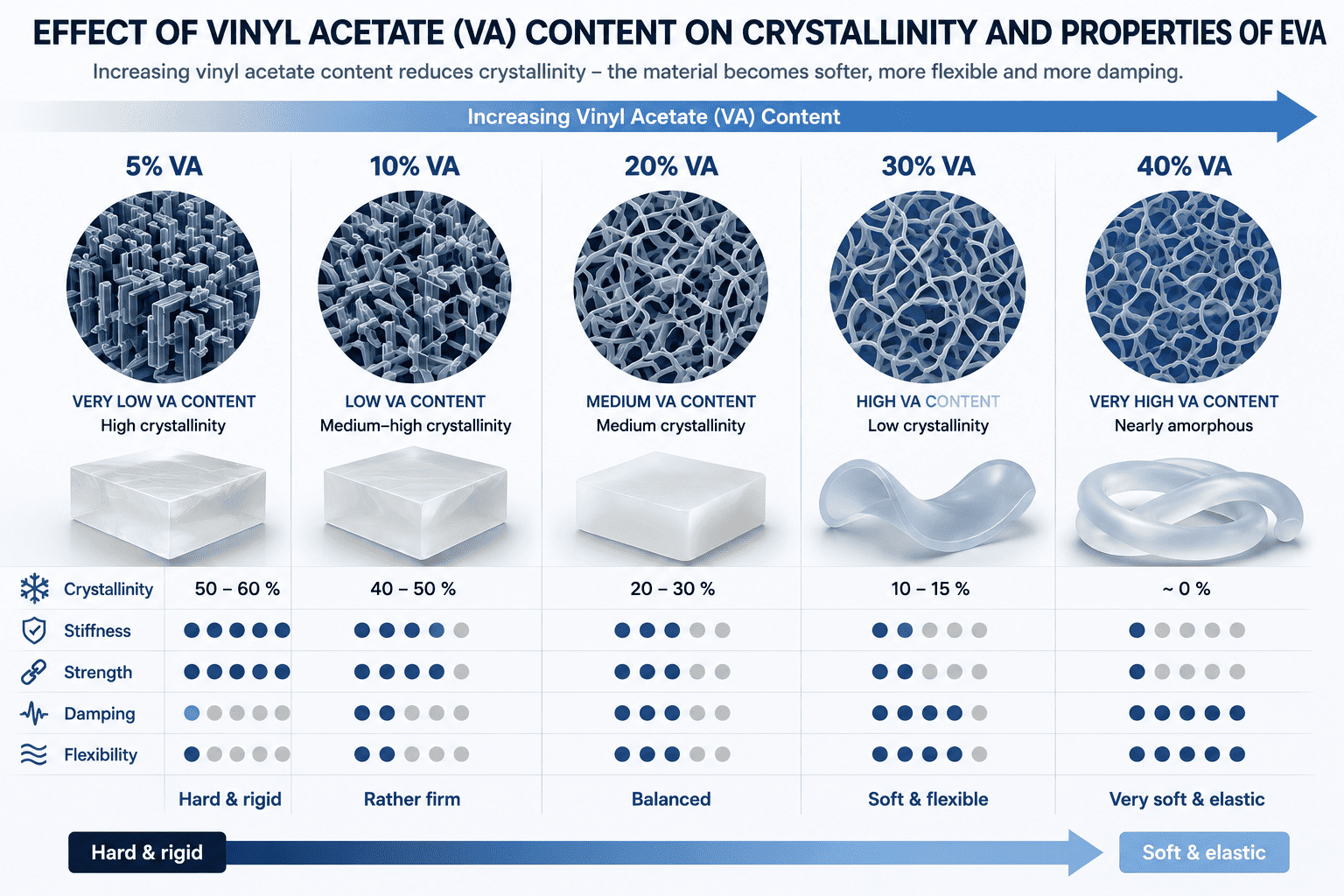

EVA ist ein statistisches Copolymer aus Ethylen und Vinylacetat, bei dem der VA-Gehalt die Kristallbildung des Polyethylen-Segments entscheidend stört. Mit steigendem VA-Anteil sinkt der kristalline Anteil von etwa 50–60 % bei reinem PE auf nahezu amorphe Strukturen bei rund 40 Gew.-% VA, wodurch das Material deutlich weicher und gummielastischer wird. [2]
Die Kristallinität steuert sowohl Steifigkeit als auch Rückstellvermögen: Höhere Kristallinität liefert mechanische Festigkeit, während geringere Kristallinität zu ausgeprägter Dämpfung und Energieaufnahme führt – ein zentraler Grund, warum EVA unter zyklischer Belastung, etwa in Sportschuhen oder Vibrationspads, so leistungsfähig ist. In vernetzten EVA-Netzwerken (cEVA) lassen sich die kristallinen Domänen zusätzlich als physikalische Ankerpunkte nutzen, wodurch sich Festigkeit und Formstabilität auch bei höheren Temperaturen verbessern. [1]
Schmelzpunkt und thermische Verarbeitbarkeit
Der Schmelzpunkt von EVA ist direkt mit der Kristallinität und damit mit dem VA-Gehalt verknüpft. Während kristalline, PE-reiche EVA-Typen Schmelzspitzen im Bereich von etwa 110–120 °C aufweisen, verschiebt sich der Schmelzbereich bei hohen VA-Gehalten (um 40 Gew.-%) in ein breiteres, deutlich tieferes Intervall von ca. 40–60 °C. [2]
Für die Praxis bedeutet das: EVA-Typen mit moderatem VA-Gehalt verbinden einen ausreichend hohen Schmelzpunkt für thermische Belastbarkeit mit guter Verarbeitbarkeit in Extrusion, Spritzguss oder Schäumverfahren. In vernetzten EVA-Systemen verliert der klassische Schmelzpunkt an Bedeutung, da die chemische Vernetzung ein vollständiges Fließen verhindert – die thermischen Übergänge bleiben jedoch im DSC-Signal sichtbar. [1]
Glasübergangstemperatur und Dämpfungsverhalten
Die Glasübergangstemperatur (Tg) von EVA liegt – abhängig von VA-Gehalt und Netzwerkmorphologie – typischerweise zwischen etwa −25 °C und −30 °C, wobei der Einfluss des VA-Gehalts auf Tg vergleichsweise gering ist. Dynamisch-mechanische Analysen (DMA) zeigen zudem zwei Relaxationsprozesse: eine tiefe Relaxation um ca. −90 °C, die amorphen PE-Segmenten zugeordnet wird, sowie eine weitere Relaxation zwischen etwa −50 °C und +30 °C mit ausgeprägtem Dämpfungsmaximum zwischen −32 °C und −3 °C. [1]
Diese Relaxationsprozesse sind für das Dämpfungsverhalten entscheidend: Im Bereich des Verlustfaktormaximums zeigt EVA besonders hohe Energieaufnahme und Schwingungsdämpfung – ein wesentlicher Grund für den Einsatz in Sportschuhen, Schutzpolstern und akustischen Anwendungen. Werden Bauteile gezielt im Temperaturfenster der Hauptrelaxation betrieben, lässt sich die Dämpfung maximieren, ohne auf separate Elastomere ausweichen zu müssen. [5]
Thermische Stabilität und Abbaumechanismen
Thermogravimetrische Untersuchungen zeigen für EVA einen zweistufigen thermischen Abbau: Zunächst erfolgt zwischen etwa 300–410 °C eine Deacetylierung der VA-Segmente, gefolgt vom Kettenabbau des Ethylen-Rückgrats zwischen rund 420–510 °C. Dieser Mechanismus erklärt, warum EVA bei moderaten Verarbeitungstemperaturen (typisch unter 250 °C) sicher verarbeitet werden kann, bei zu hoher thermischer Belastung jedoch zur Freisetzung von Essigsäure und zur Strukturdegradation neigt. [1]
Die thermische Stabilität lässt sich durch geeignete Stabilisatoren und Vernetzung deutlich verbessern, was den Einsatz in Photovoltaik-Laminaten, Kabelisolierungen und technischen Schäumen bei erhöhten Temperaturen ermöglicht. In dynamisch thermomechanisch belasteten Anwendungen sorgen vernetzte EVA-Typen für stabile Modul- und Dämpfungseigenschaften über einen erweiterten Temperaturbereich. [4]
Chemische, UV- und mechanische Beständigkeit
Chemisch zeigt EVA eine gute Resistenz gegenüber Wasser, vielen polaren Medien und wässrigen Lösungen; gegenüber stark oxidierenden Chemikalien oder bestimmten organischen Lösemitteln bestehen Einschränkungen. Die polaren VA-Gruppen verbessern im Vergleich zu reinem PE das Haftvermögen und die Verträglichkeit mit Füllstoffen – ein wichtiger Vorteil bei Compounds, Klebstoffen und Verbundsystemen. [4]
Unter UV-Belastung kommt es insbesondere bei längerer Exposition zu Alterungsprozessen wie Vergelbung, Verspödung und Veränderungen der mechanischen Eigenschaften. Diese Effekte werden stark vom Additivpaket beeinflusst: Formulierte EVA-Qualitäten mit geeigneten UV-Absorbern und Antioxidantien erreichen eine deutlich verbesserte Langzeitbeständigkeit und sind so für Außenanwendungen wie PV-Module, Outdoor-Sohlen und Dichtungen praxistauglich. [3]
Mechanisch zeichnet sich EVA durch hohe Schlagzähigkeit, gute Reißfestigkeit und ausgezeichnetes Rückstellverhalten aus, insbesondere bei mittleren bis hohen VA-Gehalten und/oder Vernetzung. Die Kombination aus weicher Matrix und vernetzten Strukturen ermöglicht gleichzeitig Dämpfung und Formstabilität – ein Eigenschaftsprofil, das andere Commodity-Thermoplaste häufig nicht abdecken. [4]
EVA-Varianten: Von niedrigem VA-Gehalt bis zum Hotmelt
Die Variabilität von EVA beruht auf drei zentralen Stellgrößen: VA-Gehalt, Molmassenverteilung und Vernetzungsgrad. [4] Typische Qualitäten lassen sich grob in drei Gruppen einteilen: EVA mit niedrigem VA-Gehalt (ca. 4–10 %) verhält sich eher PE-ähnlich, ist teilkristallin und bietet einen guten Kompromiss aus Festigkeit und Flexibilität. Mittlere VA-Gehalte (ca. 10–28 %) liefern stark flexibilisierte Materialien mit verbesserter Transparenz und Dämpfung – typische Qualitäten für Folien und Schäume. [2] Hohe VA-Gehalte (≥ 30–40 %) ergeben nahezu amorphe, gummiartige Materialien mit sehr guter Energieaufnahme und Haftung, die häufig in Klebstoffsystemen eingesetzt werden. [5]
Durch chemische Vernetzung, etwa per Peroxid, entstehen cEVA-Netzwerke mit gesteigerter thermischer Formstabilität, höherem Modul und verbesserter Langzeitbeständigkeit – ein zentrales Designprinzip bei EVA-Encapsulants in Photovoltaikmodulen. EVA-Blends mit Polyolefinen oder Biopolymeren wie PLA reduzieren Sprödigkeit und erhöhen gezielt Zähigkeit und Dämpfung, ohne das Verarbeitungskonzept grundlegend zu verändern.
Typische Anwendungsfelder: Wo EVA seine Stärken ausspielt
Die Kombination aus weicher, teilkristalliner Struktur, niedriger Tg, einstellbarer Vernetzung und guter Haftung macht EVA zum bevorzugten Werkstoff in dämpfenden und flexiblen Anwendungen. [5]

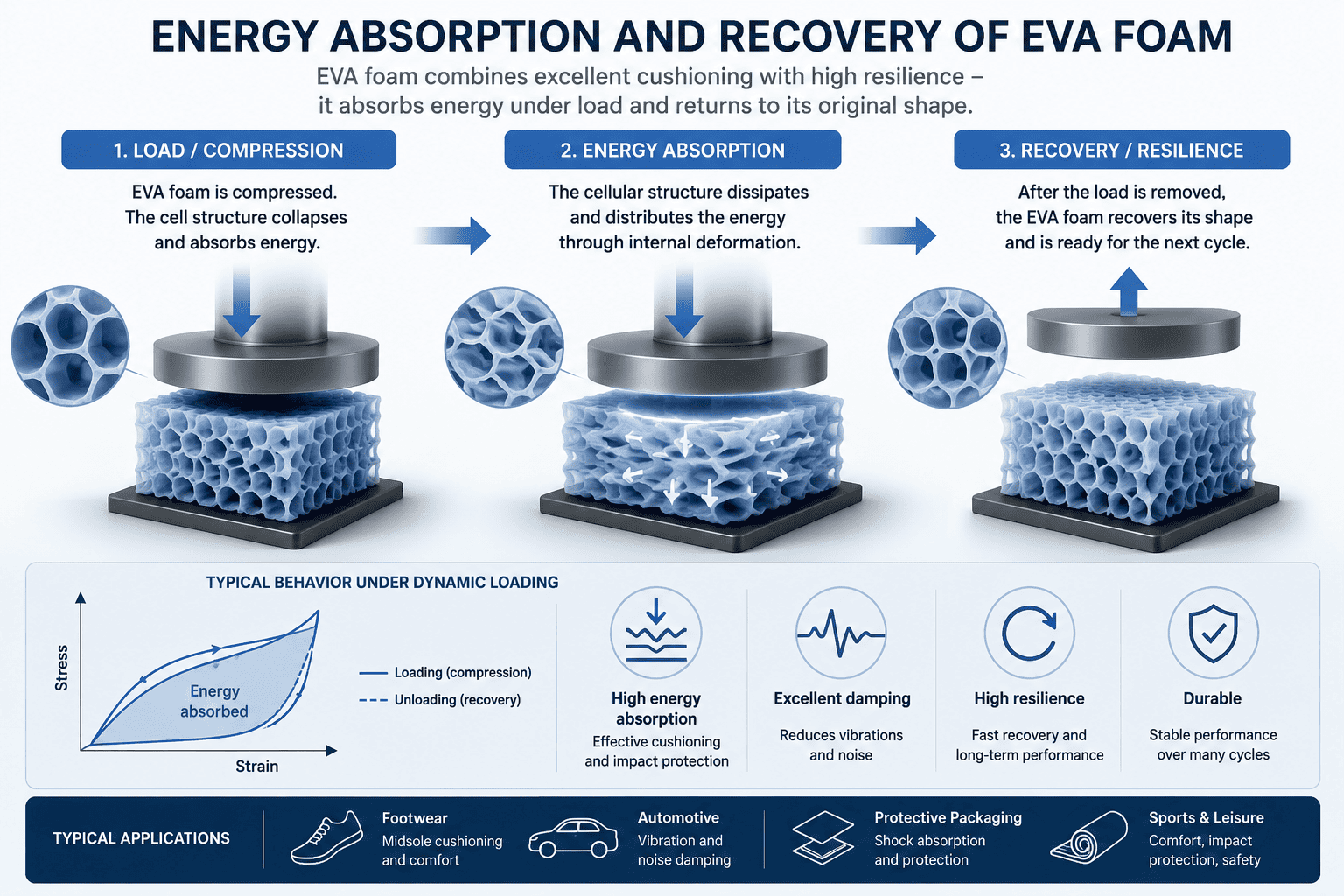

Schuhsohlen und Einlegesohlen: EVA-Schäume bieten leichtes Gewicht, hohe Energieaufnahme und ermüdungsarme Dämpfung – insbesondere in Sportschuhen und orthopädischen Einlagen. Sport- und Freizeitartikel wie Matten, Schutzpolster und Schwimmhilfen profitieren von der weichen Haptik, angenehmen Kompressibilität und robusten Rückstellfähigkeit. Vibrations- und Schwingungsdämpfer in Maschinen, Fahrzeugen oder Elektronik nutzen das breite Dämpfungsfenster von EVA sowie die mögliche Kombination aus thermischer Stabilität und Flexibilität. [5]
Photovoltaik-Encapsulants aus vernetztem EVA kapseln Solarzellen ein, schützen vor Feuchtigkeit, mechanischer Belastung und UV-Licht und sorgen für eine definierte Modulelastizität. [4] Kabelisolierungen nutzen die elektrische Isolationsfähigkeit, Flexibilität bei niedrigen Temperaturen und chemische Beständigkeit von EVA. EVA-basierte Hotmelt-Klebstoffe kombinieren Haftung, Zähigkeit und Verarbeitungssicherheit und finden breite Anwendung im Verpackungs-, Holz- und Baubereich. [5]
In vielen dieser Szenarien entscheiden geringe Temperaturabhängigkeit der Dämpfung, niedriger Tg und anpassbare Vernetzung darüber, ob Bauteile auch nach Millionen Lastzyklen noch zuverlässig funktionieren – und hier spielt EVA seine Stärken gegenüber spröderen Thermoplasten oder schwer verarbeitbaren Elastomeren aus. [5]
Instrumentelle Charakterisierung von EVA
Für Laboranwender, die EVA-Typen gezielt auf Flexibilität, Dämpfung und thermische Beständigkeit optimieren möchten, sind umfassende thermische Analysen unerlässlich. Mit der Simultanen Thermischen Analyse (STA, TGA-DSC) lassen sich Schmelzvorgänge, Kristallinität, Glasübergänge sowie die zweistufige thermische Zersetzung (Deacetylierung, Backbone-Abbau) in einem Messlauf bestimmen und direkt korrelieren. Ergänzend bieten DSC-Systeme eine hochauflösende Analyse von Schmelz- und Kristallisationsverhalten, Tg und Enthalpien, während Dilatometrie und thermophysikalische Messverfahren die Auslegung von EVA-Bauteilen hinsichtlich Wärmeausdehnung und Wärmetransport unterstützen. Auf dieser Basis können Forscher und Ingenieure EVA-Formulierungen präzise an ihre Anwendungsanforderungen anpassen – hinsichtlich Flexibilität und Dämpfung ebenso wie bezüglich Langzeit- und Prozessstabilität.
Bibliographie
[1] Li, G. et al. (2019): „Die thermischen und mechanischen Eigenschaften von Poly(ethylen-co-vinylacetat)-Copolymeren und deren vernetzten Analoga.“ Polymers. PMC6631310.
https://pmc.ncbi.nlm.nih.gov/articles/PMC6631310/
[2] Gétenga, C. et al. (2019): „Viskoelastizitätsentwicklung von Ethylen-Vinylacetat-Copolymeren.“ Chemical Engineering Transactions, Vol. 74, S. 183–188.
https://www.aidic.it/cet/19/74/183.pdf
[3] Jin, J. et al. (2010): „UV-Alterungsverhalten von Ethylen-Vinylacetat-Copolymeren (EVA) mit unterschiedlichen Vinylacetatgehalten.“ Polymer Degradation and Stability.
https://www.sciencedirect.com/science/article/abs/pii/S0141391010000911
[4] Renner, K. et al. (2022): „Vergleich der Vernetzungskinetik von UV-transparenten EVA- und POE-Encapsulants.“ Polymers. PMC9003555.
https://pmc.ncbi.nlm.nih.gov/articles/PMC9003555/
[5] Sinocure Chemical (2024): „Anwendungen, Vorteile und Strategien zur Verhinderung von Alterung und Vergelbung bei vernetzten EVAs.“
