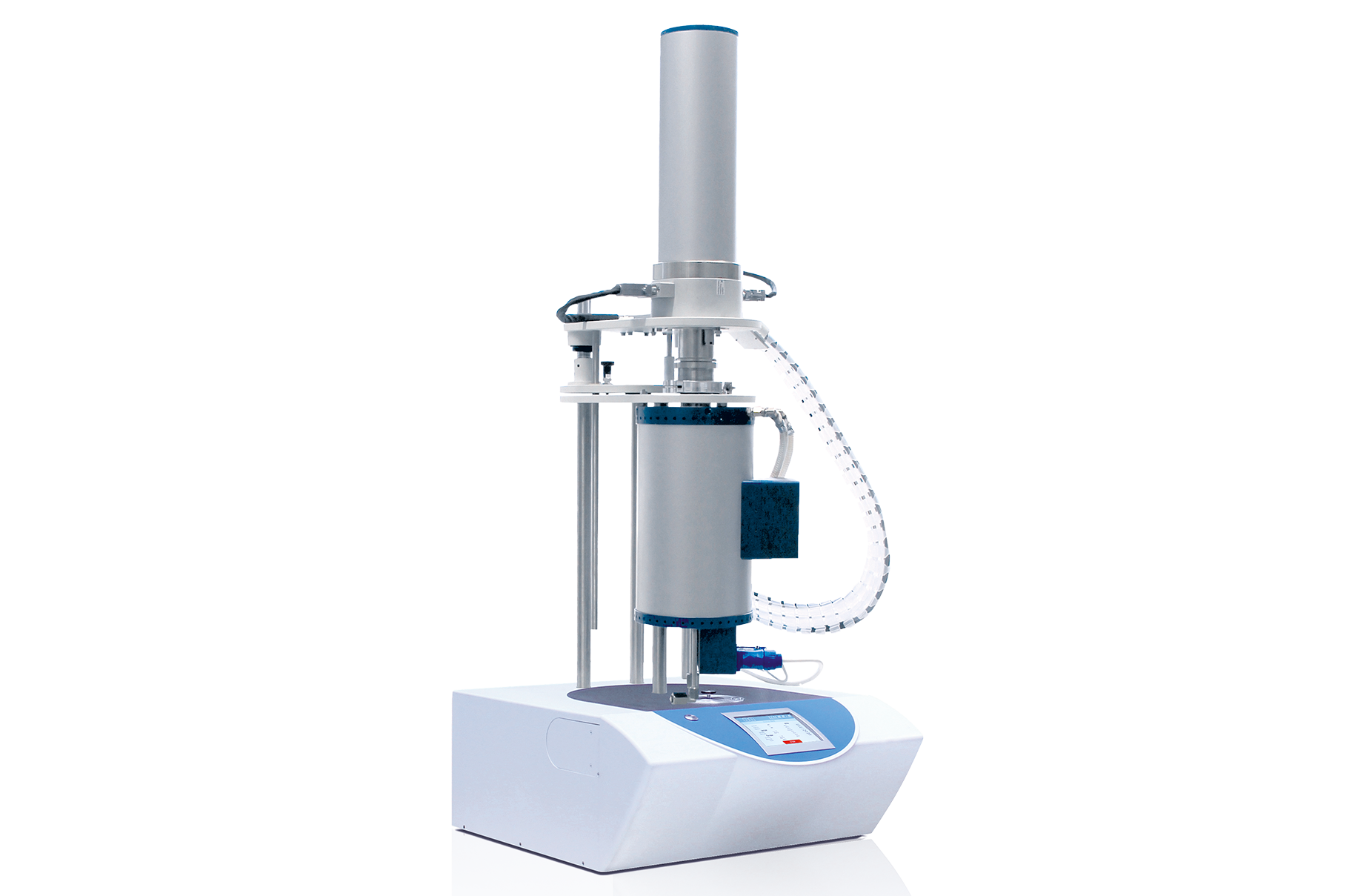

TMA PT 1600
Der Spezialist für die thermomechanische Analyse
Beschreibung
Auf den Punkt gebracht
Die LINSEIS TMA PT 1600 steht ihrem Schwestermodell in nichts nach, bietet aber ein einzigartiges Temperaturspektrum von -150°C bis 1600°C für Messungen bei verschiedensten Belastungsarten und -anordnungen. Mit diesem System sind sowohl statische als auch dynamische Messungen möglich.
Typische Anwendugsbereiche sind: Komposite, Glas, Polymere, Elastomere, Farben und Lacke, sowie Verbundwerkstoffe. Die Vielzahl an Probenaufnahmen erlaubt die Vermessung von zylindrischen und flüssigen Proben, sowie von Film- und Faserproben.
TMA / DTMA Funktionen
Mit geringer, gleichbleibender Belastung:
- Lineare thermische Ausdehnungsuntersuchung
- Volumenänderungen
- Phasenübergänge
- Untersuchung von Sintervorgängen
- Untersuchung des Erweichungspunktes
- Umwandlungspunkte
- Quellverhalten
- Spannungsuntersuchung
Mit steigender konstanter Belastung:
- Penetration
- Übergangs- und Vergleichstests
- 3-Punkt-Biegeversuch
Mit dynamischer Belastung:
- Visco-elastisches Verhalten
Zusätzliche optionale Funktionen:
- DTA-Untersuchung
- (RCS) Rate Controlled Sintering Software
Sie interessieren sich für ein Messgerät?
Sie möchten weitere Informationen erhalten?
Kontaktieren Sie uns noch heute!
Spezifikationen
Schwarz auf Weiß
| Modell | TMA PT1600 |
|---|---|
| Temperaturbereich: | RT bis zu 1600°C |
| Probengröße: | 30 mm |
| Anpressdruck: | bis 1 oder 5.7 N |
| Frequenz: | 1 or 5 Hz |
| Auflösung: | 0.125 nm |
| Atmosphäre: | reduzierend, inert, oxidirend statisch / dynamisch |
| Elektronik: | Integriert |
| Interface: | USB |
Verfügbares Zubehör
- Geräte zur Probenpräparation
- Verschiedene Probenhalter
- Schublehre für manuelle oder Online-Eingabe der Probenlänge
- Verschiedene Gasboxen: manuell, halbautomatisch und MFC geregelt
- Software-Option – Raten Kontrolliertes Sintern (RCS)
- Verschiedene Rotations- und Turbomolekularpumpen
- LN2-Kühlung
Software
Werte sichtbar und vergleichbar machen
Die leistungsfähige, auf Microsoft® Windows® basierende LINSEIS Thermoanalyse Software übernimmt bei der Vorbereitung, Durchführung und Auswertung von thermoanalytischen Experimenten, neben der eingesetzten Hardware, die wichtigste Funktion. Linseis bietet mit diesem Softwarepaket eine umfassende Lösung zur Programmierung aller gerätespezifischen Einstellungen und Steuerungsfunktionen, sowie zur Datenspeicherung und Auswertung. Das Paket wurde von unseren hausinternen Softwarespezialisten und Applikationsexperten entwickelt und jahrelang erprobt.
Thermomechanische Analyseeigenschaften
- Glasübergang und Erweichungspunktbestimmung
- Automatische Erweichungspunktabschaltung, frei einstellbar (Systemschutz)
- Anzeige von absoluter oder relativer Schrumpfung oder Ausdehnung
- Darstellung und Berechnung von technischem / physikalischem Ausdehnungskoeffizienten
- Ratenkontrolliertes Sintern (Software-Option)
- Sinterprozessauswertung
- Automatische Auswerteroutinen
- Systemkorrektur (Temperatur, Nullkurve, etc.)
- Automatischer Nullpunktabgleich
- Automatische Stempelanpressdruckregelung
- Dichtebestimmung
- Elastizitätsmodul
- Kraft variabel einstellbar
Allgemeine Funktionen
- Echtzeit-Farbdarstellung
- automatische und manuelle Skalierung
- Darstellung der Achsen frei wählbar (z. B. Temperatur (x-Achse) gegen Delta L (y-Achse))
- Mathematische Berechnungen (z. B. erste und zweite Ableitung)
- Abspeicherung kompletter Auswertungen
- Multitasking-Funktion
- Multi-User-Funktion
- Zoomfunktion für Kurvenausschnitte
- Beliebig viele Kurven können zum Vergleich übereinander geladen werden
- Online Help Menü
- Freie Beschriftungen
- EXCEL® und ASCII Export der Messdaten
- Datenglättung
- Nullkurven werden verrechnet
- Cursor-Funktion
- Statistische Kurvenauswertung (Mittelwertskurve mit Vertrauensintervall)
- Tabellarischer Ausdruck der Daten und Ausdehnungskoeffizienten
- Berechnung von Alpha Phys, Alpha Tech, relative Ausdehnung L/L0
- Kurvenarythmetik, Addition, Subtraktion, Multiplikation
Applikationen
Anwendungsbeispiel: Elastomer (keine Hochtemperaturanwendung)
Bestimmung des Elastizitätsmoduls mit Linseis TMA PT1600
Aufgrund ihrer sehr speziellen und sehr vielseitigen Eigenschaften werden polyurethanhaltige Elastomere in sehr vielseitigen Anwendungen, in nahezu allen Industriezweigen eigesetzt. Diese variieren von der Auto-, Elektro-, Design- und Textilindustrie bis hin zu Bergbau- und Hochleistungsanwendungen.
In der abgebildeten Messung wurde ein Polyurethan unter sinusförmiger Krafteinwirkung erhitzt, wobei sich ab dem Glaspunkt bei etwa 30°C eine deutliche Erweichung des Materials beobachten lässt, welche durch die stärkere Amplitude der Längenänderung sichtbar wird. Das mit dieser Messung bestimmbare Elastizitätsmodul E zeigt ebenfalls eine entsprechende Änderung. Der Bereich der plastischen Verformung tritt erst bei höheren Temperaturen auf und wurde in dieser Messung bis 130°C nicht erreicht.
The Linseis TMA PT 1600 can apply sinus shaped force programs to any sample. This enables the user to determine the bending and also Young’s Modulus of almost any material. Initially designed for mainly polymer applications, the Linseis TMA PT 1600 has recently been upgraded to be able to measure also harder materials such as metal alloys and pure metals, using force ranges up to 20 N by enlarging the possible sample size. In the application below a nickel sample of 8.4 mm length, 5.12 mm diameter and 0.2 mm thickness was measured using a static force of 500 mN and a fluctuating sinus shaped force of additional 1 N. The blue curve shows the movement of the sample as change in length that is caused by the force and the red curve shows the resulting E-modulus of this 3-point-bending experiment. The experiment was performed at 50 °C and is very close to literature data. One could also perform this at any temperature the instrument could achieve to be able to screen a larger range.
Unterschiedliches Wärmeausdehnungsverhalten von Ziegeln in Abhängigkeit von der relativen Luftfeuchtigkeit
Humidity can have a huge influence on many materials, especially materials that are used for packaging or construction such as polymers, wood, bricks, concrete and many more. In the given application, two historical brick variants have been investigated and compared to contemporary, similar bricks regarding their expansion at different humidity levels. Therefore, the materials were first measured at linear expansion mode using a Linseis TMA PT 1600. The result was a straight forward linear expansion. Then the same experiment was repeated using a water vapor generator to simulate 35% relative humidity. The samples were kept at these conditions for 2 h and then the expansion coefficient was again determined vs temperature keeping the humidity level constant. The result shows a significant increase in linear expansion behavior due to swelling of the material. This effect will occur at any humidity level and should be considered carefully when calculating the expansion of such materials for any application.
