Dilatation thermique
Introduction à la dilatation thermique
La dilatation thermique – également connue sous le nom d’expansion thermique – est un phénomène physique qui concerne aussi bien la vie quotidienne que la technologie. Elle décrit le changement des dimensions géométriques d’un corps lorsque sa température change. La compréhension et la mesure précise de cette propriété sont particulièrement importantes dans les domaines de la construction, de l’ingénierie mécanique et de la recherche sur les matériaux.
Principes de l'expansion thermique
Qu'est-ce que la dilatation thermique ?
Une augmentation de la température accroît le mouvement moléculaire au niveau des particules d’un matériau et, par conséquent, son besoin d’espace augmente également. Il en résulte une expansion du matériau. Lors du refroidissement, le besoin d’espace diminue à nouveau et une contraction thermique se produit en conséquence.
Causes et principe physique
- La cause en est l’augmentation de l’énergie cinétique des particules lorsqu’elles sont chauffées.
- La distance entre les particules augmente en conséquence.
- Chaque matériau a un coefficient de dilatation caractéristique, qui indique de combien il se dilate lorsque la température change, en fonction des particules qu’il contient et de leurs degrés de liberté.
Formes de dilatation thermique
La dilatation thermique peut se manifester dans différentes dimensions en fonction de la forme du corps et de la composition du matériau : en longueur, en surface ou en volume.
Expansion linéaire
Dans le cas de la dilatation linéaire, la longueur d’un corps change le long d’un axe, par exemple dans le cas d’une tige métallique, qui s’allonge visiblement lorsqu’elle est chauffée. Cette forme de dilatation thermique est facile à mesurer et constitue l’application la plus courante.
Expansion de la surface
Dans ce cas, la surface d’un corps augmente – typiquement dans le cas de feuilles ou de films qui se dilatent uniformément dans deux directions spatiales.
Expansion du volume
L’expansion volumique désigne l’expansion spatiale dans les trois directions. Elle se produit principalement dans les liquides et les gaz, mais peut également être observée dans les solides et calculée en partie à partir de la dilatation linéaire d’un axe.

Description mathématique
Expansion linéaire
\Delta L = \alpha \cdot L_0 \cdot \Delta T
\quad \text{où} \quad
\begin{cases}
\Delta L : \text{Changement de longueur (m)} \\
\alpha : \text{Coefficient de dilatation linéaire (1/K)} \\
L_0 : \text{Longueur initiale (m)} \\
\Delta T : \text{Changement de température (K)}
\end{cases}
\)
Expansion du volume
\Delta V = \gamma \cdot V_0 \cdot \Delta T
\quad \text{où} \quad
\begin{cases}
\Delta V : \text{Changement de volume (m³)} \\
\gamma : \text{Coefficient de dilatation volumique (1/K)} \\
V_0 : \text{Volume initial (m³)} \\
\Delta T : \text{Changement de température (K)}
\end{cases}
\)
Méthodes de mesure pour déterminer la dilatation thermique
Dilatomètre
Un dilatomètre mesure le changement de longueur ou de volume d’un échantillon de température définie et le changement de température. L’échantillon est chauffé ou refroidi et sa variation de longueur est transmise à un transducteur de déplacement par l’intermédiaire d’une tige de poussée. La dilatation inhérente au système de mesure est compensée ou corrigée à l’aide d’un matériau de référence.
Variables mesurées typiques :
- Coefficient linéaire de dilatation thermique (CTE)
- Températures et étapes de frittage
- Températures de transition vitreuse (Tg)
- Transitions de phase
- Changements de volume et de densité
Domaines d’application :
- Matériaux : Métaux, céramiques, verres, polymères, composites
- Plage de température possible : -260 °C à +2800 °C (selon la configuration de l’appareil)
Analyse thermomécanique (TMA)
L’analyse thermomécanique (TMA) est une méthode permettant de mesurer les changements dimensionnels sous une charge mécanique à une température définie. Une sonde appuie sur l’échantillon avec une force constante tandis que la température varie lentement. Un capteur, souvent un transformateur différentiel ou LVDT (Linear Variable Differential Transformer), mesure en temps réel les variations de longueur qui en résultent.
Propriétés mesurées :
- Expansion linéaire et coefficient d’expansion
- Points d’adoucissement
- Processus de rétraction pendant le frittage
- Transition vitreuse, point de fusion, cristallisation
- Fluage et relaxation (déformation sous charge en fonction du temps)
Applications typiques :
- Analyse des solides, des liquides et des matières pâteuses
- Convient pour : Plastiques, élastomères, adhésifs, métaux, céramiques, composites
- Complète d’autres méthodes telles que DSC, TGA et DMA
Grâce à sa grande sensibilité, le TMA permet non seulement de déterminer l’expansion, mais aussi de détecter de faibles transitions physiques, telles que des changements dans le réseau cristallin, le durcissement ou la délamination. Il s’agit donc d’un outil polyvalent pour la recherche et l’industrie.
Utilisation de dilatomètres pour analyser la dilatation thermique
Fonctionnalité en détail
Les dilatomètres sont des instruments essentiels pour déterminer la dilatation thermique des matériaux. La mesure est effectuée soit à l’aide de composants mécaniques tels qu’une tige de poussée, soit sans contact à l’aide de capteurs optiques. L’échantillon est placé dans un four chauffé dans lequel un profil de température défini est appliqué. Lorsque la température change, un transducteur de déplacement de haute précision mesure le changement de longueur du matériau de l’échantillon. Cette mesure permet de déterminer le coefficient linéaire de dilatation thermique (CTE), un paramètre essentiel pour décrire le comportement thermique des matériaux.
Les étapes clés du processus de mesure :
- L’échantillon est chauffé ou refroidi de manière contrôlée.
- Le changement de longueur qui en résulte est enregistré avec une grande précision.
- Le CTE est calculé à partir du rapport entre le changement de longueur et le changement de température.
Cette méthode permet une résolution inférieure au micromètre et convient aussi bien aux contrôles de qualité de routine qu’aux applications de recherche.
Applications et variables mesurées typiques
Les dilatomètres fournissent une variété de paramètres mesurables qui sont d’une importance capitale pour le développement des matériaux et les processus industriels :
Applications typiques :
- Détermination des transitions vitreuses et des transitions de phase
- Analyse du comportement de retrait dans les processus de frittage
- Mesure des variations de volume et de densité
- Utilisation dans l’assurance qualité, le développement de matériaux et la recherche
Différences entre les matériaux
Comparaison des coefficients d'expansion
- Plastiques : par exemple PE = 2,10-4 K-1 K
- Métaux : aluminium = 23,8-10-6 K-1, Stahl = 11-1310-6 K-1
- Céramique/verre : Al₂O₃ = 7,5-10-6 K-1
- Matériaux spéciaux : Invar = 0,55-1,2-10-6 K-1
Importance pour les applications techniques
- Des différences importantes peuvent entraîner des tensions et des ruptures de matériaux.
- La sélection précise des matériaux est cruciale pour des conceptions durables.
Applications pratiques et défis
Importance interprofessionnelle
La dilatation thermique est une question clé dans de nombreuses disciplines techniques. Selon le domaine d’application, elle peut être utilisée de manière ciblée ou doit être activement compensée afin d’éviter des dommages aux composants ou des pertes fonctionnelles. Des mesures de conception bien pensées sont essentielles, en particulier en cas de changements de température permanents, comme c’est le cas dans de nombreux environnements techniques.
Domaines d'application typiques de :

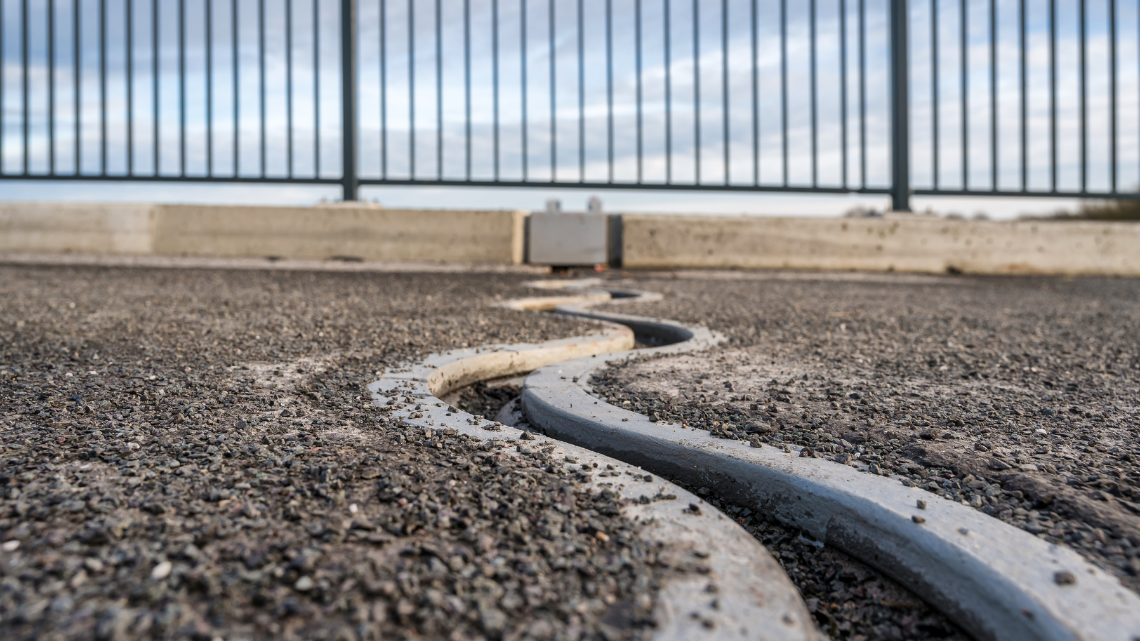

- Construction : Les joints de dilatation dans les ponts, les chaussées ou les pipelines garantissent que les matériaux peuvent se dilater ou se contracter en fonction des changements de température sans provoquer de fissures ou de dommages structurels.
- Ingénierie mécanique : Dans les machines et les installations, des composants ayant des comportements de dilatation différents doivent souvent fonctionner ensemble. Si ces différences ne sont pas prises en compte, il existe un risque de tension, de fuite ou d’usure prématurée.
- Électronique : Les cartes de circuits imprimés, les semi-conducteurs et les boîtiers sont souvent constitués de matériaux différents. Une combinaison incorrecte avec des valeurs CTE différentes peut entraîner des ruptures de joints de soudure ou des fissures dans les matériaux.
- L’aérospatiale : Les exigences sont particulièrement élevées. Les composants doivent pouvoir résister au froid extrême dans l’espace et à la chaleur extrême dans l’atmosphère, sans se déformer ni perdre leur fonction.
Exemples pratiques
- Les voies ferrées sont posées avec des interstices pour éviter les déformations dues à la dilatation thermique.
- Le verre borosilicaté utilisé dans les récipients de laboratoire et de cuisine résiste aux chocs thermiques grâce à son faible coefficient de dilatation.
- L’eau se dilate lorsqu’elle gèle – une exception qui permet à la glace de flotter sur l’eau et de l’isoler.
Conclusion
La dilatation thermique est un phénomène central en physique et en technologie. Sa connaissance exacte et sa mesure précise à l’aide de dilatomètres ou de TMA permettent d’optimiser les matériaux en fonction de leur application. Il est ainsi possible de développer des produits qui fonctionnent de manière fiable même dans des conditions extrêmes, que ce soit dans l’industrie, la recherche ou la vie quotidienne.
