STA -
Analisi
simultanea
Termica
STA (TGA-DSC): Termogravimetria e Calorimetria per l'Analisi dei Materiali
La misurazione simultanea della variazione di massa (Termogravimetria – TG) e della conversione di energia (Calorimetria a Scansione Differenziale – DSC) su un unico campione offre un vantaggio informativo straordinario rispetto alle analisi separate. L’Analisi Termica Simultanea (STA) elimina infatti ogni variabile di campionamento e ottimizza i tempi di laboratorio.
I sistemi della serie Linseis STA sono progettati per combinare queste due metodiche in un unico ciclo di misura, coprendo un intervallo di temperatura senza pari e garantendo:
- Massima precisione e risoluzione dei dati calorimetrici e di massa.
- Stabilità alla deriva a lungo termine, anche nelle condizioni sperimentali più severe.
- Intervallo termico estremo, con configurazioni da -150 °C fino a +2400 °C.
l nostro sistema modulare si adatta perfettamente alle specifiche esigenze del tuo laboratorio. Grazie al design aperto e flessibile, puoi configurare lo strumento scegliendo tra diversi tipi di fornace intercambiabili, un’ampia gamma di portacampioni e crogioli in vari materiali, e sistemi avanzati per la gestione dei gas che includono miscelatori, analizzatori dedicati e dispositivi di sicurezza. Il tutto è gestito dalla potenza e dall’intuitività del nostro ecosistema software LiEAP per il controllo e l’analisi dei dati.
Se desideri scoprire la configurazione ideale per la tua applicazione, puoi sfogliare il catalogo completo nella nostra brochure per confrontare tutti i modelli della serie Linseis STA. Il nostro team di specialisti è sempre a tua disposizione per offrirti una consulenza personalizzata e supportarti nella scelta del sistema ottimale per le tue attività di misura.

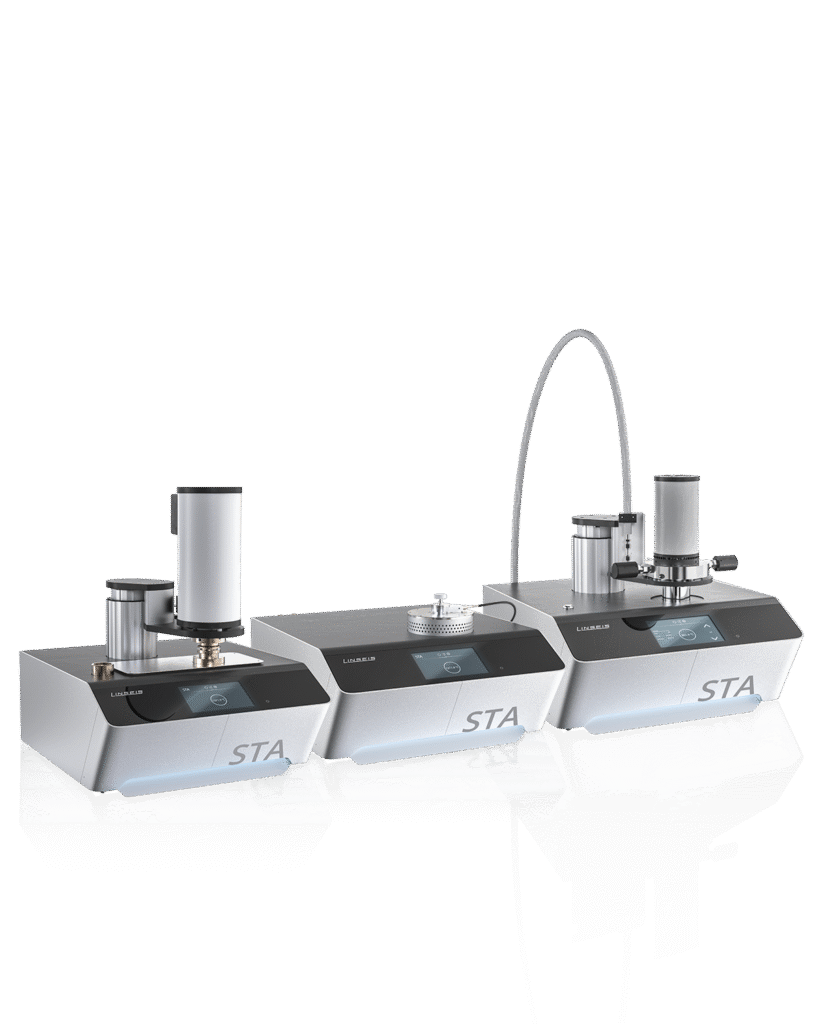

I nostri sistemi STA ad alte prestazioni: progettati per la massima precisione
STA HP L85
STA L81
Tutti i sistemi STA in un colpo d'occhio
STA L81
STA HP L85
L’Analisi Termica Simultanea (STA) combina la Termogravimetria (TGA) e la Calorimetria a Scansione Differenziale (DSC) in un unico sistema di misura. Questa sinergia consente di registrare simultaneamente le variazioni di massa e i flussi di calore sullo stesso campione e nelle medesime condizioni sperimentali.
Grazie a questo approccio, il metodo fornisce informazioni precise e complete su stabilità termica, transizioni di fase, reazioni di ossidazione e riduzione, e processi di decomposizione dei materiali.
Dal 1957, Linseis progetta e produce sistemi di alta precisione per l’analisi termica. I dispositivi STA combinano una sensibilità eccellente e un’elevata stabilità termica all’interno di un ampio intervallo di temperatura, compreso tra -150 °C e +2400 °C. Questa versatilità offre a ricercatori e laboratori di controllo qualità una piattaforma affidabile per la caratterizzazione completa di un’ampia gamma di materiali: dai polimeri e metalli fino alle ceramiche avanzate e ai compositi.
Variabili misurate e applicazioni:
Determinazione della stabilità termica
Determinazione della transizione vetrosa (Tg)
Decomposizione e combustione
Analisi quantitativa della composizione
Cinetica di reazione
Analisi di sicurezza e stabilità
Flusso di calore – Calorimetria a scansione differenziale (DSC)
$$\dot{q} = C_p \cdot \frac{dT}{dt}$$ 𝑞̇ – Flusso termico Cₚ – capacità termica specifica dT/dt – velocità di riscaldamentoVariazione di massa – termogravimetria (TGA)
$$\frac{\Delta m}{m_0} = \frac{m(T) – m_0}{m_0} \times 100\,\%$$ Δm – Variazione di massa m(T) – massa alla temperatura T m₀ – massa inizialeCalcolo degli effetti termici nello STA
L’Analisi Termica Simultanea (STA) combina la Termogravimetria (TGA) e la Calorimetria a Scansione Differenziale (DSC) in un unico sistema di misurazione. In questo modo, le variazioni di massa e i flussi di calore vengono rilevati contemporaneamente sullo stesso campione, per caratterizzare in modo completo i processi termici.
L’equazione DSC descrive la relazione tra flusso termico, capacità termica specifica e velocità di riscaldamento. Questo permette di quantificare con precisione i processi endotermici ed esotermici come la fusione, la cristallizzazione o la transizione vetrosa.
L’equazione TGA mostra la variazione relativa di massa di un campione in funzione della temperatura o del tempo. Questo modello serve a studiare i processi di decomposizione, ossidazione, evaporazione e riduzione, fornendo informazioni preziose sulla stabilità termica e sulla composizione chimica dei materiali.
Configurazioni di sistema e ambienti di misurazione
Gli strumenti della serie STA di Linseis hanno una struttura modulare e si adattano in modo flessibile alle applicazioni più disparate. In base alle specifiche di misura, si possono utilizzare diversi tipi di fornaci, dai sistemi a bassa temperatura fino a quelli ad alta temperatura con intervalli di misura compresi tra –150 °C e 2400 °C. Questa flessibilità permette di eseguire analisi precise sia su materiali organici che inorganici.
Inoltre, sono disponibili diverse opzioni di atmosfera: le misurazioni possono essere eseguite in ambiente inerte, ossidante, riducente o sotto vuoto. Il controllo preciso dei gas garantisce condizioni riproducibili e una linea di base stabile per l’intero intervallo di temperatura.
I sensori ad alta risoluzione e la tecnologia di pesatura differenziale, disponibili come opzione, garantiscono un rilevamento particolarmente sensibile anche delle più piccole variazioni di massa. In combinazione con l’eccellente stabilità della temperatura della tecnologia delle fornaci Linseis, questo ecosistema assicura la massima precisione e ripetibilità di misura.
Misurazione possibile
Misurazione possibile
Misurazione non possibile
| Messgröße/Anwendung | STA L81 | STA L81 Nuklear | STA L82 | STA L84 HP | STA L85 HP | STA/TGA L86 |
|---|---|---|---|---|---|---|
| Phasenübergänge / Schmelzpunkte | ![]() |
|||||
| Oxidations- / Reduktionsreaktionen | ||||||
| Zersetzung / Verbrennung | ||||||
| Reaktionskinetik | ![]() |
|||||
| Reaktionsenthalpien (endo/exo) | ![]() |
|||||
| Wasser- / Feuchtebestimmung | ||||||
| Reaktivgasatmosphäre (Wasserstoff/korrosive Gase) | ![]() |
|||||
| Messungen unter erhöhtem Druck (> 5 bar) | ![]() |
|||||
| Kopplung mit Gasanalyse (MS/FTIR) | ![]() |
Estensioni
Per ottimizzare le prestazioni dei nostri sistemi di misura, sono disponibili diversi moduli aggiuntivi e di espansione. Questi componenti permettono di personalizzare lo strumento in base a specifiche applicazioni, materiali o condizioni di processo. Grazie a sistemi di controllo del gas supplementari è possibile regolare con precisione atmosfere definite come aria, vuoto o gas inerte, una configurazione ideale per campioni sensibili all’ossidazione o reattivi. I sensori di forza e le unità di carico ampliano la misurazione includendo parametri termomeccanici complessi, come il comportamento sotto pressione o in deformazione, mentre con le estensioni ottiche o basate su tecnologia laser è possibile rilevare le variazioni di lunghezza senza contatto e con un’alta risoluzione. Altri componenti opzionali, come gli autocampionatori, i dispositivi di sicurezza e di calibrazione o i moduli software dedicati all’analisi dei dati, aumentano sensibilmente l’efficienza, la sicurezza e la riproducibilità di ogni sessione di lavoro. Questo significa che i sistemi STA Linseis possono essere configurati in modo totalmente personalizzato, garantendo la massima flessibilità nella ricerca, nello sviluppo e nel controllo qualità.
L40 GASSAFETY
Sei interessato a un sistema di misura STA o desideri analizzare un campione?
Contattaci oggi stesso! Il nostro team di specialisti è a tua disposizione per trovare la configurazione ideale o supportarti con sessioni di misura dedicate.
I tuoi vantaggi: le caratteristiche uniche dei sistemi Linseis STA
Da decenni Linseis si posiziona tra i pionieri tecnologici dell’analisi termica. I nostri sistemi STA uniscono la massima precisione, una flessibilità modulare e una tecnologia superiore dei sensori e delle fornaci, offrendo risultati affidabili e riproducibili nella ricerca, nello sviluppo e nel controllo qualità.
- Sensori intercambiabili dall’utente
Il sistema modulare permette l’utilizzo intercambiabile di sensori TG, DSC e DTA direttamente da parte dell’operatore, senza richiedere l’intervento dell’assistenza tecnica esterna. Questo design consente di adattare in modo flessibile le attività di laboratorio, azzerando i tempi di fermo macchina e abbattendo i costi operativi, un chiaro vantaggio competitivo rispetto ai sensori fissi proposti dalla concorrenza.
- L’intervallo di temperatura più ampio sul mercato
Grazie a una gamma diversificata di fornaci che copre temperature da –150 °C a +2400 °C, Linseis offre il campo termico più esteso della sua categoria. Le fornaci combinabili per basse e alte temperature, insieme alle configurazioni speciali, consentono di eseguire analisi estremamente precise sui materiali più differenti: dai polimeri alle ceramiche, fino ai metalli ad alto punto di fusione.
- Precisione di misura superiore grazie al design protetto del sensore
La tecnologia brevettata dei sensori Tri-Couple e Calvet garantisce una stabilità del segnale e un’omogeneità della temperatura eccezionali su tutto il campo di misura. In questo modo Linseis raggiunge una sensibilità DSC superiore e una deriva nettamente minore rispetto ai modelli della concorrenza, soprattutto nelle misurazioni a lungo termine e ad alta temperatura.
- Opzioni per il vuoto e l’alta pressione fino a 150 bar
I modelli STA di Linseis possono essere utilizzati in condizioni di vuoto controllato (fino a 10⁻⁵ mbar) o di sovrapressione fino a 150 bar. Questo fattore apre nuove possibilità per i test di assorbimento, lo studio della cinetica di reazione e le simulazioni di processo in condizioni reali.
Perché Linseis - La differenza nell'analisi termica simultanea
Investimento a lungo termine con valore aggiunto
Linseis non punta solo sulla precisione, ma anche su un valore aggiunto sostenibile per l’intero ciclo di vita dello strumento. I nostri sistemi offrono i costi operativi più bassi della categoria grazie a componenti durevoli a bassa manutenzione, a un design robusto e a una gestione intelligente del software. Un minor numero di chiamate di assistenza, tempi di inattività ridotti e aggiornamenti continui da remoto assicurano la massima disponibilità del sistema, garantendo una totale sicurezza per il futuro del laboratorio.
Soluzioni personalizzate: la flessibilità come standard
Ogni attività di laboratorio è unica: per questo motivo Linseis non produce semplicemente dispositivi di serie, ma sviluppa sistemi personalizzati su misura per la tua specifica applicazione. Che tu abbia bisogno di una fornace speciale, di sensori particolari, di un intervallo di temperatura più esteso o di un’integrazione software dedicata, il nostro team di ingegneri esperti progetta soluzioni capaci di adattarsi perfettamente alle tue esigenze. Grazie al nostro design di prodotto modulare, la personalizzazione diventa uno standard aziendale rapido, preciso e affidabile.
Pionieri tecnologici e forza innovativa dal 1957
Linseis si posiziona come pioniere tecnologico nel campo dell’analisi termica da oltre sessant’anni. Grazie al tasso di produzione interna più alto del settore e a un eccellente reparto di ricerca e sviluppo, nascono sistemi capaci di stabilire nuovi standard in termini di precisione, stabilità e personalizzazione. Dalla struttura meccanica all’elettronica fino al software, ogni elemento centrale dello strumento viene sviluppato internamente, garantendo una tecnologia di misura impeccabile e precisa senza compromessi, rigorosamente “Made in Germany”.
Competenza software ai massimi livelli
Con la nuova suite software LiEAP, Linseis ridefinisce gli standard dell’analisi termica. Caratterizzato da un design modulare e da un utilizzo estremamente intuitivo, il software è dotato di funzioni di analisi, calcolo e controllo da remoto all’avanguardia, garantendo la massima efficienza, trasparenza e accuratezza in ogni fase del processo.
Aree di applicazione dell'analisi termica simultanea
Domande frequenti sull'analisi termica simultanea
Come funziona una bilancia a trave
Quali sono i vantaggi del principio del flusso forzato?
Il principio brevettato del flusso forzato offre notevoli vantaggi nell’analisi delle reazioni gas-solido. Il controllo accurato dell’ambiente di reazione permette di realizzare condizioni di misura perfettamente riproducibili, mentre il flusso continuo di gas accelera in modo significativo le reazioni lente e garantisce una miscelazione uniforme dei reagenti. Questo approccio migliora drasticamente la cinetica di reazione e assicura un’interpretazione più affidabile di processi complessi.
Allo stesso tempo, questo metodo consente un’analisi continua e in tempo reale, ideale per monitorare e controllare immediatamente ogni fenomeno termico. La tecnologia è inoltre scalabile e può essere adattata in modo flessibile a diversi volumi di campione e portate, rivelandosi un vantaggio decisivo per l’ottimizzazione dei processi di sviluppo e produzione industriale. Poiché il flusso forzato è disponibile sia per la Termogravimetria (TGA) che per l’Analisi Termica Differenziale (DTA), amplia in modo significativo la versatilità degli strumenti e consente indagini estremamente precise e avanzate nell’analisi termica dei materiali.
Per quali applicazioni le misurazioni simultanee TG-DSC/DTA sono vantaggiose rispetto a dispositivi separati (TGA e DSC)?
La misura simultanea TG-DSC/DTA con il sistema STA L81 permette di registrare le variazioni di peso e gli effetti termici nelle medesime condizioni sperimentali e sullo stesso campione. In questo modo si eliminano alla radice le discrepanze che possono verificarsi eseguendo analisi separate su strumenti diversi, spesso causate da differenze nella geometria del campione, nella velocità di riscaldamento o nella composizione dell’atmosfera gassosa.
Questo approccio si rivela particolarmente vantaggioso nello studio di reazioni complesse a più stadi o in presenza di processi sovrapposti, ad esempio quando una perdita di massa e un evento termico coincidono dal punto di vista temporale. La correlazione diretta dei due segnali consente un’interpretazione d’eccellenza, permettendo di distinguere immediatamente se un effetto calorimetrico sia accompagnato o meno da una variazione di peso. Inoltre, questa procedura simultanea riduce drasticamente i tempi di laboratorio poiché richiede un unico ciclo di misura, ottimizzando al contempo il consumo del materiale analizzato: un beneficio cruciale quando si opera con campioni rari o ad alto costo.
È possibile effettuare misurazioni dipendenti dalla pressione anche con i dispositivi STA?
Sì, utilizzando la corretta configurazione, i sistemi STA di Linseis sono progettati per eseguire analisi dipendenti dalla pressione. A questo scopo sono disponibili speciali fornaci ad alta pressione, unità sensore rinforzate e moduli avanzati per il controllo accurato dei gas, che garantiscono un funzionamento sicuro e stabile anche in condizioni operative severe.
Queste estensioni si rivelano ideali per la simulazione di processi in condizioni reali, trovando applicazione nella ricerca sui materiali avanzati, nello sviluppo della catalisi industriale e negli studi sulle reazioni chimiche legate alla sicurezza. Il nostro team è a tua completa disposizione per una consulenza tecnica personalizzata: ti guideremo nella definizione della configurazione ottimale e dell’intervallo di pressione più adatto alle specifiche esigenze del tuo laboratorio.
Le misure in atmosfera di idrogeno e vapore acqueo sono possibili con i dispositivi STA?
Sì, attraverso l’integrazione di moduli dedicati, i sistemi STA di Linseis sono progettati per operare sia in atmosfera di idrogeno che di vapore acqueo. Per le analisi in presenza di idrogeno sono disponibili sistemi di gestione dei gas certificati per la sicurezza, speciali fornaci ad alta temperatura e dispositivi di monitoraggio continuo che garantiscono un funzionamento controllato e privo di rischi in laboratorio.
Le atmosfere di vapore acqueo vengono invece generate utilizzando sistemi di umidificazione avanzati, linee di trasporto riscaldate e condotti di alimentazione termostati. Questa configurazione previene la formazione di condensa e assicura condizioni sperimentali stabili e riproducibili lungo l’intero intervallo di temperatura. Queste opzioni di atmosfera si rivelano fondamentali per lo sviluppo di materiali avanzati, la ricerca sui fenomeni di corrosione, lo studio della catalisi e le applicazioni nel settore delle energie rinnovabili e dei combustibili del futuro.
I dispositivi STA possono essere accoppiati con analizzatori di gas e l'analisi dei gas in situ è possibile?
Sì, i sistemi STA di Linseis sono progettati per essere accoppiati direttamente a diversi analizzatori di gas, come spettrometri FTIR, spettrometri di massa (MS) o sistemi di gascromatografia (GC). Questa integrazione permette di analizzare in situ e in tempo reale i gas rilasciati durante la misurazione. L’accoppiamento avviene tramite linee di trasferimento termostate e riscaldate, che prevengono la formazione di condensa e assicurano una perfetta sincronizzazione temporale tra gli eventi termoanalitici e l’identificazione della composizione gassosa.
Questa combinazione offre un significativo valore aggiunto per il laboratorio, poiché rivela contemporaneamente le variazioni termiche, i cambi di massa del campione e l’identità chimica delle specie gassose prodotte o evaporate. Questa configurazione si rivela la scelta ideale per la caratterizzazione avanzata dei materiali, lo studio dei processi di decomposizione e pirolisi, la determinazione dei meccanismi di reazione e per tutte le applicazioni d’avanguardia nei reparti di ricerca e sviluppo.
Quali sono i vantaggi del design della bilancia nei dispositivi LINSEIS STA e perché la combinazione di TG e DSC in un unico sistema è così efficiente?
Il design della bilancia dei sistemi LINSEIS STA si basa su un principio di misurazione compensata, in cui un contrappeso equalizza accuratamente la massa del campione. Questa soluzione azzera gli effetti gravitazionali accidentali e incrementa la sensibilità dello strumento, riducendo al minimo le interferenze termiche e gravimetriche. In questo modo, anche le più piccole variazioni di massa vengono registrate con assoluta affidabilità. La simmetria costruttiva abbatte i disturbi causati da vibrazioni meccaniche, mantenendo la struttura insensibile alle fluttuazioni di temperatura, alla gravità locale e alle variazioni ambientali. Il risultato è una precisione d’eccellenza combinata con un sistema di facile manutenzione, capace di elaborare campioni che variano da pochi milligrammi fino a un peso di 50 grammi, a seconda del modello
La configurazione verticale a caricamento dall’alto (top-loading) offre ulteriori e straordinari vantaggi applicativi in combinazione simultanea con le metodiche TG e DSC. Il campione e il materiale di riferimento condividono una geometria identica all’interno della fornace, venendo esposti al medesimo profilo di temperatura, alla stessa atmosfera gassosa e allo stesso grado di umidità. Questa perfetta omogeneità si traduce in condizioni di misura rigorosamente comparabili e coerenti, incrementando in modo significativo sia l’accuratezza che la riproducibilità statistica di ogni singola analisi.
Cosa misura il metodo del flusso di calore DSC e come vengono analizzati gli effetti termici nel campione?
Il metodo del flusso di calore DSC misura la differenza di flusso termico tra un campione e un materiale di riferimento, mentre entrambi vengono sottoposti a un programma di temperatura definito. Questo apporto energetico viene registrato ed elaborato come un segnale differenziale. Di conseguenza, gli effetti termici del materiale – come la fusione, la cristallizzazione, le reazioni chimiche o i processi di decomposizione – appaiono sul grafico sotto forma di picchi caratteristici.
L’area sottesa a ciascun picco corrisponde esattamente all’entalpia assorbita o rilasciata dal sistema, mentre la direzione del picco stesso indica la natura del fenomeno, distinguendo se il processo sia endotermico o esotermico. Rappresentando graficamente questa differenza di flusso in funzione del tempo o della temperatura, lo strumento è in grado di rilevare con estrema precisione anche le variazioni energetiche più infinitesimali, offrendo una base dati solida e affidabile per l’analisi quantitativa delle transizioni di fase, delle cinetiche di reazione e del comportamento termico complessivo dei materiali.
Perché l'analisi termica simultanea (STA) fornisce risultati più precisi e completi rispetto alle misurazioni TGA e DSC separate?
L’Analisi Termica Simultanea (STA) supera i limiti delle analisi separate poiché garantisce che il campione sia sottoposto esattamente alla stessa identica storia termica, atmosfera gassosa e geometria di alloggiamento. Quando si eseguono test TGA e DSC su strumenti differenti, anche minime variazioni nella preparazione del campione, nella velocità di riscaldamento o nella purezza del gas possono introdurre discrepanze nei dati, rendendo difficile correlare con precisione una perdita di massa a un effetto calorimetrico.
La configurazione simultanea della serie STA Linseis cattura le variazioni di peso e i flussi di calore nello stesso istante e sulle medesime condizioni sperimentali. Questo livello di integrazione elimina ogni variabile di campionamento e permette di risolvere con assoluta certezza fenomeni complessi e sovrapposti, come la distinzione immediata tra una transizione di fase puramente fisica (senza variazione di massa) e una reazione chimica o di decomposizione (con perdita o guadagno di peso).
Lo STA si rivela quindi lo strumento ideale per determinare con precisione numerosi parametri termici dei materiali. Attraverso questa tecnica è possibile analizzare le entalpie e le energie di fusione, misurare la capacità termica specifica e individuare con esattezza la temperatura di transizione vetrosa. Consente inoltre di quantificare il grado di cristallinità, mappare le entalpie di reazione, valutare la stabilità termica e ossidativa dei campioni e monitorare nel tempo i complessi processi di invecchiamento dei materiali. Il sistema consente inoltre di valutare la purezza e le trasformazioni di fase dei materiali, studiando approfonditamente gli equilibri solido/liquido, il comportamento eutettico e i fenomeni di polimorfismo. Al contempo, garantisce un’efficace identificazione del campione e il monitoraggio accurato delle variazioni di massa. Combinando questi due metodi complementari, lo STA fornisce una visione molto più approfondita dei processi termici, ottimizzando sensibilmente sia la qualità che l’efficienza complessiva delle analisi di laboratorio.
