LFA 500

Medición sencilla y económica de la conductividad térmica

Descripción

Al grano

La información sobre las propiedades termofísicas de los materiales y la optimización de los flujos de calor en los productos finales es cada vez más importante en muchas aplicaciones industriales.
En las últimas décadas, el método flash se ha convertido en la técnica más utilizada para determinar la difusividad térmica y la conductividad térmica de sólidos, polvos y líquidos.

La serie LINSEIS Light Flash LFA 500 es ideal para determinar/medir la difusividad térmica, la conductividad térmica y el calor específico de hasta 18 muestras en un intervalo de temperatura de -100 °C a +1500 °C.

Principio de medición:

La muestra que se va a medir se coloca horizontalmente sobre el portamuestras en un horno calentado por infrarrojos o por resistencia.
El horno calienta la muestra a una temperatura isotérmica fija.
A continuación, se irradia la parte inferior de la muestra con un pulso de energía programado mediante un láser o una lámpara de flash de xenón.

Este impulso de energía provoca un aumento homogéneo de la temperatura en la parte superior de la muestra, que se mide en función del tiempo mediante un detector de infrarrojos.
La temperatura y la conductividad térmica pueden calcularse a partir de estos datos de medición.

Configuración de alta temperatura

La serie Light Flash LFA 500 está disponible con distintas opciones de horno (-100 hasta 500°C, RT hasta 500/1000°C o 1250°C, 1500°C con refuerzo), lo que garantiza el rango de temperatura adecuado para tu aplicación.

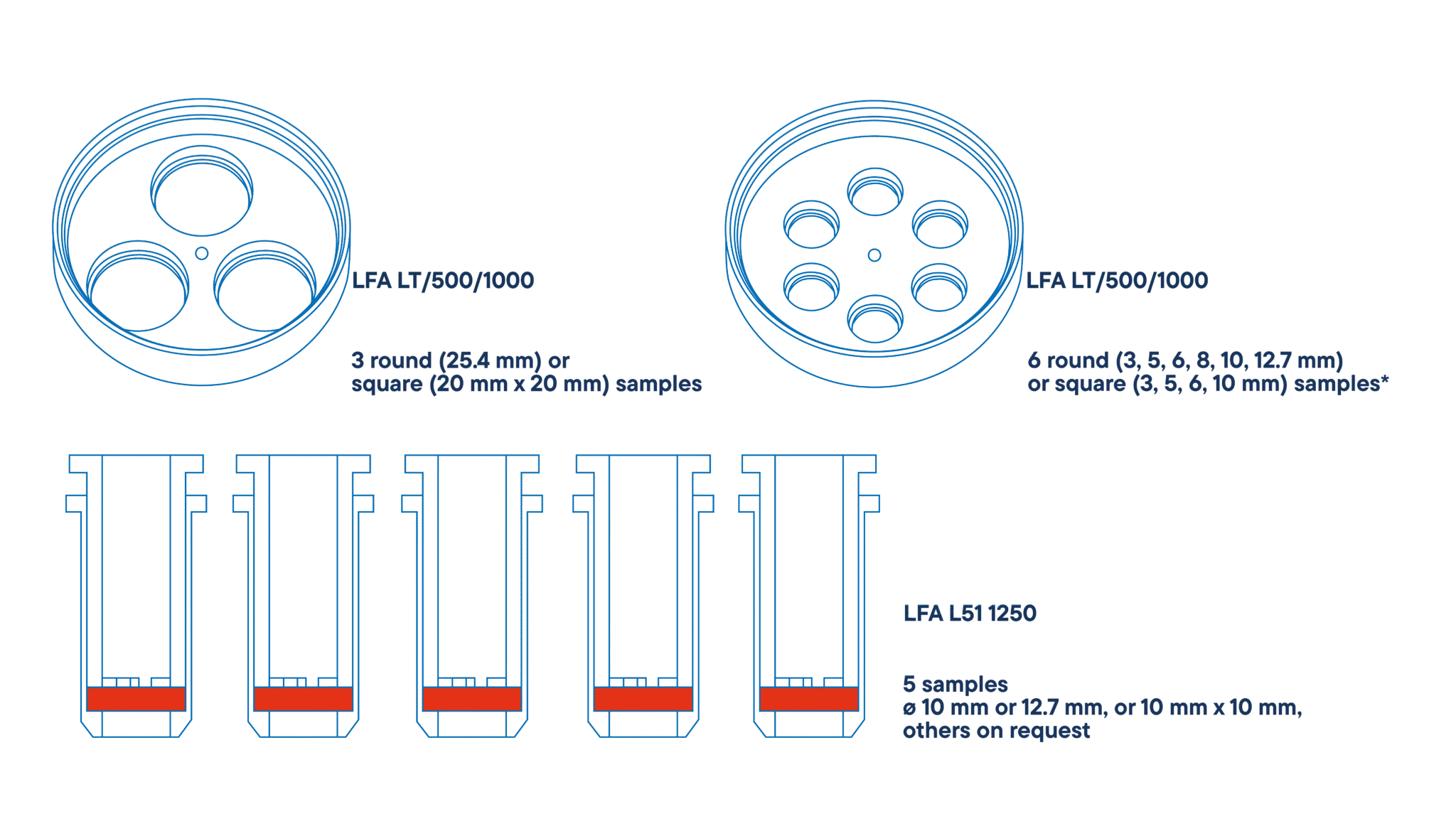

Robot de muestra

Cada modelo Linseis LFA 500 está equipado con un robot de muestras para obtener el máximo rendimiento de las muestras.
LFA 500 – 500/1000 con hasta 18 muestras, LFA 500/1250 con hasta 5 muestras.

MODELO COMBINADO «DUSZA»

La única solución combinada del mundo para las correcciones combinadas de pérdida de calor y pulso finito para el método del destello.
Un modelo que sirve para todo.
Se acabó la incertidumbre de seleccionar el modelo adecuado.

DUSZA – Modelo combinado para muestras translúcidas

Tiene en cuenta los problemas específicos de las muestras translúcidas y garantiza unos resultados de medición perfectos.

Horno IR de alta velocidad o microcalentador

Ciclos de medición rápidos gracias a velocidades de calentamiento y enfriamiento muy rápidas.
Control perfecto de la temperatura con horno de baja masa, sin error de medición debido a la fluctuación de temperatura en la muestra.

Características únicas

Amplio rango de temperaturas:
-125°C a 2800°C

Alta precisión de medición
y repetibilidad

Diseño modular para una personalización flexible

Tiempos de medición más rápidos gracias
a la tecnología láser/flash de luz

Software de fácil manejo para
análisis exhaustivo de datos

Adecuado para sólidos,
capas y líquidos

Servicio-Hotline

49 (0) 9287/880 0

Nuestro servicio está disponible de lunes a
jueves de 8 a 16 horas
y viernes de 8 a 12 horas.

¡Estamos a tu disposición!

Especificaciones

Negro sobre blanco

MODEL

LFA 500

Temperature range*:-50 to 500°C, -100 to 500 °C, RT up to 500°C / 1000°C / 1250°C (1500°C with boost)
Heating rate:0.01 up to 300°C/min
Pulse source:Flash lamp, user replaceable
Pulse energy:up to 15J/pulse (variable pulse energy: software-controlled)
Energy adjustable:Yes
Measuring range alpha:0.01 to 2000 mm2/s
Measuring range lambda:0.1 to 4000 W/(m∙K)
Reproducibility cp:±3% (for most materials)
Reproducibility alpha:±1.9% (for most materials)
Accuracy cp:±5% (for most materials)
Accuracy alpha:±2.4% (for most materials)
Pulse length:Software controlled
Sample size:∅ 3, 6, 10, 12.7 or 25.4 mm
rectangular samples 10×10 or 20×20 mm
Sensor:InSb, LN2 cooled
Sample thickness:0.1 mm ... 6 mm
Number of possible samples:Sample robot for up to 18 samples
Sample holder:metal, SiC, graphite, Al2O3
Variant available for liquids, powders or pastes
Atmosphere:inert, oxidising, reducing, vacuum
Electronics:integrated
Data acquisition:2 MHz
Interface:USB
*Other temperature ranges on request

Software

Hacer visibles y comparables los valores

Todos los dispositivos termoanalíticos de LINSEIS están controlados por PC, los módulos de software individuales funcionan exclusivamente con sistemas operativos Microsoft® Windows®. El software completo consta de 3 módulos: control de temperatura, adquisición de datos y evaluación de datos. El software Linseis reúne todas las funciones esenciales para la preparación, ejecución y evaluación de las mediciones, igual que en otros experimentos termoanalíticos.

Características del LFA

  • Corrección precisa de la longitud del pulso, mapeo del pulso
  • Correcciones de la pérdida de calor
  • Análisis de sistemas de 2 ó 3 capas
  • Asistente para la selección del modelo de evaluación perfecto
  • Determinación del calor específico
  • Determinación de la resistencia de contacto en sistemas multicapa
  • Análisis multimétodo: DIL, STA, LSR y LZT

Software de evaluación

  • Introducción automática o manual de datos de medición relacionados (densidad, calor específico)
  • Asistente de modelos para seleccionar el modelo adecuado
  • Corrección del pulso finito
  • Corrección de la pérdida de calor
  • Modelo multicapa
  • Determinación de la resistencia de contacto
  • Determinación del Cp (Calor Específico) por método comparativo


Software de medición

  • Introducción de datos fácil y cómoda para segmentos de temperatura, gases, etc.
  • Robot de muestra controlable
  • El software muestra automáticamente las mediciones corregidas tras el pulso de energía
  • Procedimiento de medición totalmente automatizado para mediciones de varias muestras

Aplicaciones

Aplicación: PTFE «Politetrafluoroetileno»

El PTFE es un material versátil y se utiliza en muchas industrias/aplicaciones diferentes, como los sectores de procesamiento químico y petroquímico: se utiliza para revestimientos de recipientes, sellos, espaciadores, juntas, piezas de perforación de pozos y arandelas, ya que el PTFE es químicamente inerte y resistente a la corrosión.
Aplicaciones de laboratorio: Tubos, tuberías, contenedores y recipientes, debido a su resistencia a los productos químicos y a la ausencia de contaminantes adheridos a la superficie de los productos de PTFE.
Industria eléctrica: se utiliza como aislante en forma de espaciadores, tubos y similares El PTFE virgen ha sido aprobado por la FDA para su uso en las industrias farmacéutica, de bebidas, alimentaria y cosmética en forma de componentes de transportadores, correderas, carriles guía, junto con otras piezas utilizadas en hornos y otros sistemas calefactados.
Sector de los semiconductores: se utiliza como aislante en la producción de componentes discretos, como condensadores, y en el proceso de fabricación de chips.

Aplicación: Vitrocerámica BCR 724

BCR 724, una vitrocerámica estándar, se ha medido con el LFA 500.
Por tanto, se cortó un pequeño disco de 1 mm de grosor y 25 mm de diámetro de una placa de material a granel y se recubrió con grafito para la medición.

El LFA 500 proporciona la difusividad térmica en función directa de la temperatura.
Los datos de Cp se obtuvieron de forma comparativa midiendo un patrón cerámico conocido en las mismas condiciones en una segunda posición de muestra del mismo portamuestras.
A partir de ahí, se calculó la conductividad térmica a partir del producto de la densidad, el calor específico y la difusividad térmica.
El resultado muestra una difusividad térmica y una conductividad ligeramente decrecientes, mientras que el valor Cp aumenta con la temperatura.

Aplicación: Referencia de grafito

Se ha investigado una muestra de grafito utilizando el LFA 500.
La difusividad térmica se ha determinado directamente a varias temperaturas entre RT y 1100°C.
La capacidad calorífica específica se ha determinado utilizando un patrón de grafito conocido en una segunda posición de la muestra como referencia en la misma medición.
El producto de la difusividad, el calor específico y la densidad da la conductividad térmica correspondiente.
El resultado muestra una conductividad térmica lineal decreciente, que es típica, y una difusividad térmica que muestra una meseta por encima de 500°C.
El Cp aumenta ligeramente con la temperatura.

Aplicación: Investigación de reproducibilidad

La pirocerámica, una cerámica vítrea marca registrada de Corning que se utiliza como material estándar en diversas aplicaciones, se ha medido con el LFA 500 para demostrar la reproducibilidad de los valores de difusividad térmica.
En total se realizaron 18 mediciones con 18 muestras recortadas de un bloque a granel.
Cada muestra se midió por separado y el resultado muestra una dispersión en el resultado que está en un rango de +/- 1 % en un rango de temperatura de hasta 600°C.
