목차
에틸렌-비닐 아세테이트(EVA)는 부드러운 반결정성 코폴리머로 높은 유연성, 뛰어난 감쇠 특성 및 매우 넓은 물성 창으로 기존 폴리에틸렌, 경질 열가소성 플라스틱 또는 부서지기 쉬운 엘라스토머가 한계에 도달하는 지점을 정확히 파악할 수 있는 제품입니다. 비닐 아세테이트(VA) 함량과 가교 정도를 구체적으로 조정하여 투명하고 부드러운 것부터 구조적으로 안정적이고 쿠션감이 뛰어난 것까지 맞춤형으로 제작할 수 있는 EVA. 따라서 신발 밑창, 댐핑 요소, 태양열 캡슐 또는 플렉시블 필름과 같은 분야에서 가장 먼저 선택되는 소재입니다. [1]
결정성: 유연성과 감쇠의 열쇠

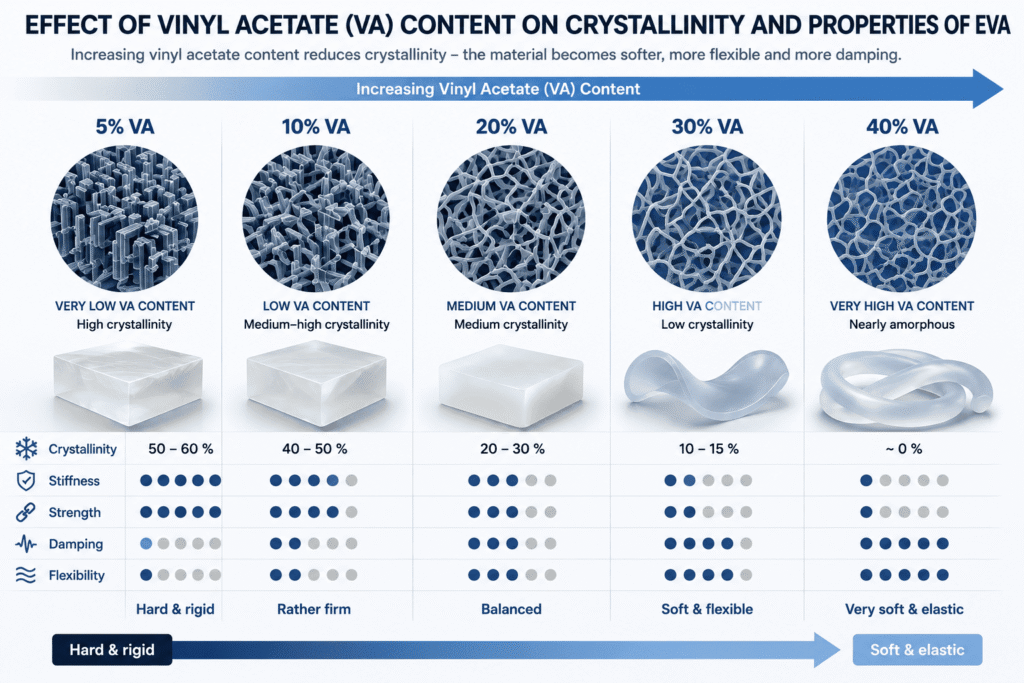

EVA는 에틸렌과 비닐 아세테이트의 무작위 공중합체로, VA 함량이 폴리에틸렌 세그먼트의 결정화를 크게 방해합니다. VA 함량이 증가함에 따라 결정 함량은 순수 PE의 약 50~60%에서 약 40% VA의 거의 무정형 구조로 감소하여 소재가 훨씬 더 부드럽고 고무처럼 부드러워집니다. [2]
결정성 결정성 결정도는 강성과 탄력성을 모두 제어합니다. 결정도가 높을수록 기계적 강도가 높고 결정도가 낮을수록 감쇠와 에너지 흡수가 뚜렷해지며, 이는 운동화나 진동 패드와 같이 주기적인 하중에서 EVA가 우수한 성능을 발휘하는 주요 이유입니다. 가교 EVA 네트워크(cEVA)에서는 결정 도메인을 물리적 앵커 포인트로 사용하여 더 높은 온도에서도 강도와 치수 안정성을 향상시킬 수 있습니다. [1]
융점 및 열 가공성
의 녹는점 은 결정성, 즉 VA 함량과 직접적으로 연관되어 있습니다. 결정성, PE가 풍부한 EVA 등급은 약 110-120°C 범위에서 용융 피크가 발생하지만, 높은 VA 함량(약 40 wt.%)에서는 용융 범위가 약 40-60°C의 더 넓고 상당히 낮은 간격으로 이동합니다. [2]
실제로 이는 VA 함량이 중간 정도인 EVA 등급은 열 복원력을 위한 충분히 높은 융점과 압출, 사출 성형 또는 발포 공정에서의 우수한 가공성을 결합한다는 것을 의미합니다. 가교 EVA 시스템에서는 화학적 가교가 완전한 흐름을 방해하지만 열 전이는 용융점 내에 남아 있기 때문에 전통적인 용융점은 덜 중요해집니다. DSC 신호 가시. [1]
유리 전이 온도 및 감쇠 거동
유리 전이 온도 유리 전이 온도(Tg)는 일반적으로 VA 함량과 네트워크 형태에 따라 약 -25°C에서 -30°C 사이이며, VA 함량이 Tg에 미치는 영향은 비교적 낮습니다. 동적 기계적 분석(DMA)에서도 비정질 PE 세그먼트에 할당되는 약 -90°C 주변의 깊은 이완과 -32°C에서 -3°C 사이의 뚜렷한 감쇠 최대치를 가진 약 -50°C에서 +30°C 사이의 추가 이완이라는 두 가지 이완 과정이 나타납니다. [1]
이러한 이완 과정은 댐핑 동작에 결정적인 역할을 합니다. 손실 계수 최대 영역에서 EVA는 특히 높은 에너지 흡수 및 진동 감쇠를 나타내며, 이는 스포츠 신발, 보호 패딩 및 음향 애플리케이션에 사용되는 주요 이유입니다. 부품이 주 이완 온도 범위에서 특별히 작동하는 경우 별도의 엘라스토머로 전환하지 않고도 댐핑을 극대화할 수 있습니다. [5]
열 안정성 및 성능 저하 메커니즘
열 중량 측정 조사에 따르면 EVA의 열 분해는 2단계로 이루어집니다. 먼저 약 300~410°C 사이에서 VA 세그먼트의 탈세틸화가 일어나고, 이어서 약 420~510°C 사이에서 에틸렌 백본의 연쇄 분해가 일어납니다.
이 메커니즘은 EVA가 적당한 가공 온도(일반적으로 250°C 이하)에서 안전하게 가공될 수 있지만 과도한 열 스트레스에 노출되면 아세트산을 방출하고 구조적 열화를 일으키는 경향이 있는 이유를 설명합니다. [1]
열 안정성 열 안정성 은 적절한 안정제와 가교를 통해 크게 향상될 수 있으며, 이를 통해 고온에서 태양광 라미네이트, 케이블 단열재 및 테크니컬 폼에 사용할 수 있습니다. 동적 열역학적 스트레스를 받는 애플리케이션에서 가교 EVA 등급은 확장된 온도 범위에서 안정적인 모듈 및 감쇠 특성을 보장합니다. [4]
내화학성, 자외선 및 기계적 내성
화학적으로 EVA는 물, 여러 극성 매체 및 수용액에 대해 우수한 내성을 보이지만 강하게 산화되는 화학 물질이나 특정 유기 용매에 대해서는 한계가 있습니다. 순수한 PE 에 비해 접착력과 필러와의 호환성이 뛰어나 화합물, 접착제 및 복합 시스템에 중요한 이점을 제공합니다. [4]
자외선에 노출되면 특히 장기간 노출될 경우 황변, 취성 및 기계적 특성 변화와 같은 노화 과정이 발생합니다. 이러한 영향은 첨가제 패키지의 영향을 많이 받습니다. 적절한 자외선 흡수제와 산화 방지제가 포함된 EVA 등급은 장기 저항성이 크게 향상되므로 PV 모듈, 실외 밑창 및 씰과 같은 실외 용도에 적합합니다. [3]
기계적으로 EVA는 높은 충격 강도, 우수한 인열 저항성, 뛰어난 복원력, 특히 중간에서 높은 VA 함량 및/또는 가교 결합이 특징입니다. 부드러운 매트릭스와 가교 구조의 조합으로 감쇠와 치수 안정성을 동시에 확보할 수 있으며, 이는 다른 일반 열가소성 플라스틱에서는 찾아볼 수 없는 특성입니다. [4]
EVA 변형: 낮은 VA 함량부터 핫멜트까지
EVA의 가변성은 세 가지 중앙 제어 변수를 기반으로 합니다: VA 함량, 분자량 분포, 가교 정도입니다. [4] 일반적인 등급은 크게 세 그룹으로 분류할 수 있습니다: 낮은 VA 함량(약 4~10%)의 EVA는 PE와 비슷하게 작동하고 반결정성이며 강도와 유연성 사이의 적절한 절충점을 제공합니다. 중간 VA 함량(약 10-28%)은 필름과 폼의 일반적인 특성인 투명성과 댐핑이 개선된 고도로 유연화된 소재를 제공합니다. [2] 높은 VA 함량(≥ 30-40%)은 에너지 흡수 및 접착력이 매우 우수한 거의 비정질에 가까운 고무와 같은 소재를 만들어내며, 접착 시스템에 자주 사용됩니다. [5]
예를 들어 과산화물을 사용하는 화학적 가교는 열 치수 안정성, 높은 모듈러스 및 향상된 장기 내구성을 갖춘 cEVA 네트워크를 생성하며, 이는 태양광 모듈의 EVA 캡슐화제의 핵심 설계 원리입니다. EVA는 다음과 같은 폴리올레핀 또는 바이오폴리머와 혼합됩니다. PLA 를 혼합하면 가공 개념을 근본적으로 변경하지 않고도 취성을 줄이고 특히 인성과 감쇠력을 높일 수 있습니다.
일반적인 적용 분야: EVA가 강점을 보이는 분야
부드러운 반결정 구조, 낮은 Tg, 조절 가능한 가교 결합 및 우수한 접착력의 조합으로 인해 EVA는 댐핑 및 유연한 애플리케이션에 적합한 소재입니다. [5]

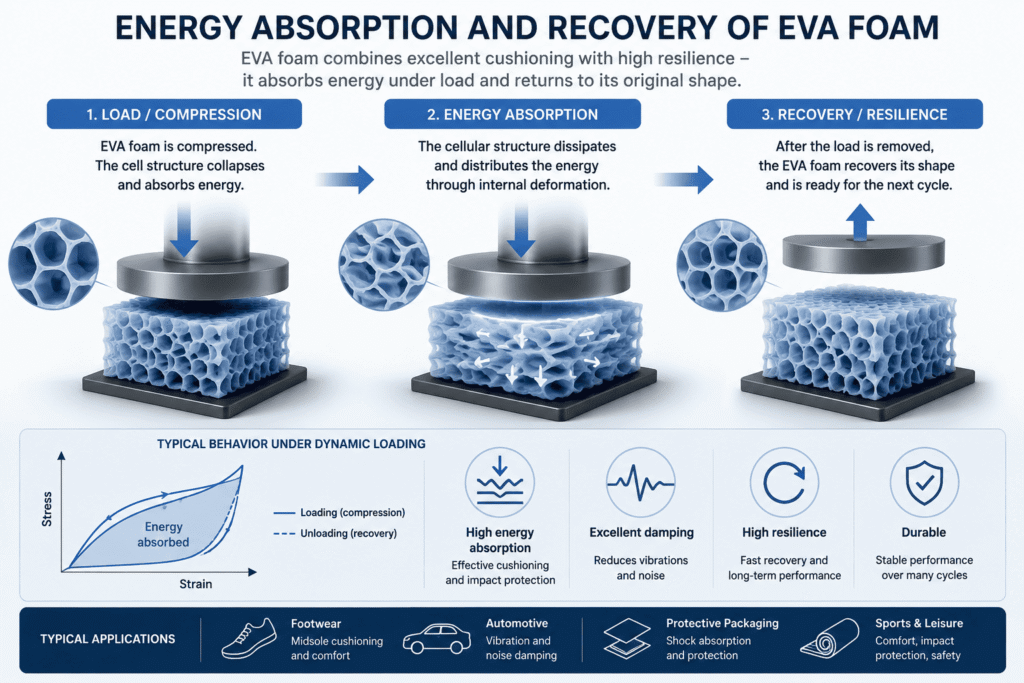

신발 밑창과 깔창: EVA 폼은 가볍고 에너지 흡수율이 높으며 피로감이 적은 쿠션으로 특히 스포츠 신발과 정형외과용 깔창에 사용됩니다. 매트, 보호 패드, 수영 보조 기구와 같은 스포츠 및 레저 용품은 부드러운 촉감, 쾌적한 압축성, 견고한 복원력의 이점을 누릴 수 있습니다. 기계, 차량 또는 전자제품의 진동 및 진동 댐퍼는 EVA의 넓은 감쇠 창과 열 안정성과 유연성의 가능한 조합을 활용합니다. [5]
가교 EVA로 만든 태양광 봉지재는 태양 전지를 캡슐화하고 습기, 기계적 스트레스 및 자외선으로부터 보호하며 모듈의 탄성을 보장합니다. [4] 케이블 절연은 EVA의 전기 절연 특성, 저온에서의 유연성 및 내화학성을 활용합니다. EVA 기반 핫멜트 접착제는 접착력, 인성 및 가공 안전성을 결합하여 포장, 목재 및 건축 분야에서 널리 사용됩니다. [5]
이러한 많은 시나리오에서 댐핑의 낮은 온도 의존성, 낮은 Tg 및 맞춤형 가교 결합은 수백만 번의 부하 사이클 후에도 부품이 안정적으로 작동하는지 여부를 결정하며, 이 부분에서 EVA는 가공이 어려운 열가소성 플라스틱이나 엘라스토머보다 강점을 발휘합니다. [5]
EVA의 도구적 특성 분석
특히 유연성, 감쇠 및 내열성을 위해 EVA 유형을 최적화하려는 실험실 사용자에게는 종합적인 열 분석이 필수적입니다. 동시 열 분석(STA, TGA-DSC)를 사용하면 용융 공정, 결정성, 유리 전이 및 2단계 열 분해(탈아세틸화, 백본 분해)를 한 번의 측정 실행으로 결정하고 직접 상관관계를 파악할 수 있습니다. 또한 DSC 시스템은 용융 및 결정화 거동, Tg 및 엔탈피에 대한 고해상도 분석을 제공하며, 팽창계 및 열물리 측정 방법은 열 팽창 및 열 전달과 관련하여 EVA 구성 요소의 설계를 지원합니다. 이를 바탕으로 연구자와 엔지니어는 유연성과 감쇠는 물론 장기 및 공정 안정성 측면에서 애플리케이션 요구 사항에 맞게 EVA 배합을 정밀하게 조정할 수 있습니다.
참고 문헌
[1] Li, G. 외. (2019): “폴리 (에틸렌-코-비닐 아세테이트) 공중 합체 및 그 가교 유사체의 열적 및 기계적 특성.” 폴리머. PMC6631310.
https://pmc.ncbi.nlm.nih.gov/articles/PMC6631310/
[2] 게텐가, C. 외. (2019): “에틸렌-비닐 아세테이트 공중 합체의 점탄성 진화.” 화학 공학 거래, 74, 183-188 쪽.
https://www.aidic.it/cet/19/74/183.pdf
[3] Jin, J. 외(2010): “비닐 아세테이트 함량이 다른 에틸렌-비닐 아세테이트(EVA) 공중합체의 자외선 노화 거동.” 폴리머 분해 및 안정성.
https://www.sciencedirect.com/science/article/abs/pii/S0141391010000911
[4] Renner, K. 외(2022): “자외선 투명 EVA와 POE 캡슐화제의 가교 동역학 비교.” Polymers. PMC9003555.
https://pmc.ncbi.nlm.nih.gov/articles/PMC9003555/
[5] Sinocure Chemical(2024): “가교 EVA의 노화 및 황변 방지를 위한 애플리케이션, 이점 및 전략.”
