목차
FEP(플루오르화 에틸렌 프로필렌 공중합체)는 낮은 마찰, 우수한 전기 절연성 및 높은 광학 투명도를 하나의 재료에 결합한 것으로, 매체의 흐름, 이동 및 신호 전송을 안정적으로 제어해야 하는 동적 애플리케이션에 적합한 소재입니다. [ 1,2] 다음 텍스트는 FEP의 주요 구조적 및 열적 특성을 강조하고 열 분석 방법을 사용하여 이러한 특성을 구체적으로 분석하는 방법과 Linseis의 해당 솔루션을 보여줍니다.
결정성 및 형태

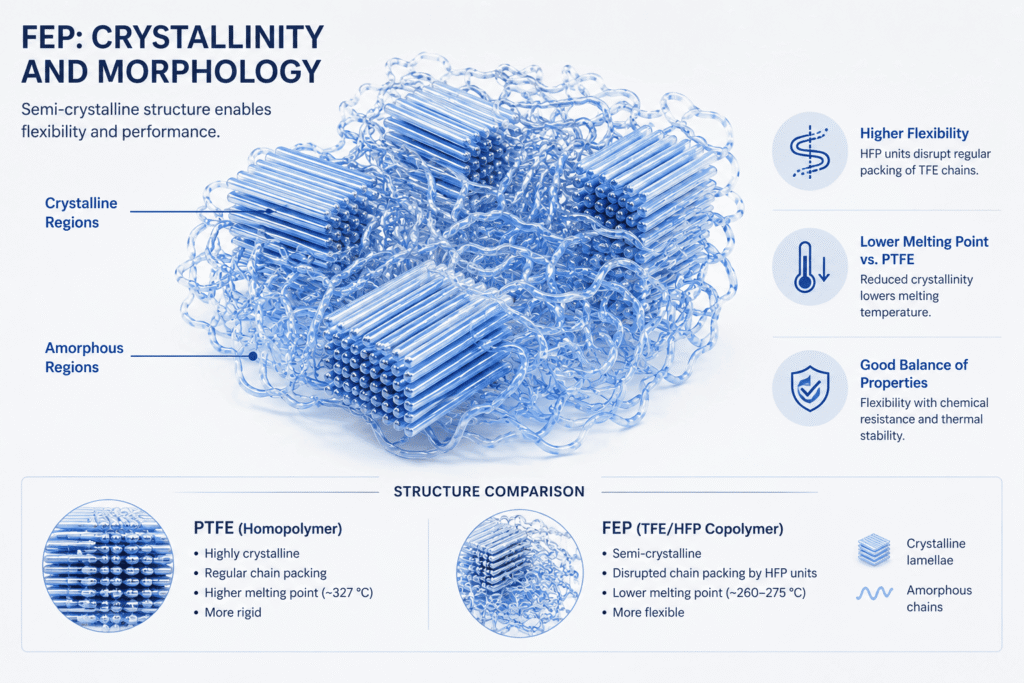

FEP는 테트라플루오로에틸렌(TFE)과 헥사플루오로프로필렌(HFP)의 공중합체인 반결정성 플루오로폴리머입니다. HFP 성분은 결정화 결정화를 방해합니다. PTFE결정화를 방해하여 용융 온도PTFE에 비해 적당한 결정성과 높은 유연성을 제공합니다. [3] 결정성은 강성, 투명성 및 차단 특성에 큰 영향을 미칩니다: 결정 함량이 높을수록 모듈러스와 내화학성이 증가하지만 광학 선명도가 저하되는 경우가 많습니다. FEP 블렌드에 대한 연구에 따르면 용융 피크 위치와 용융 엔탈피는 다음과 같습니다. DSC 측정 는 거의 일정하게 유지되는 반면, 결정 크기와 분포는 공중합체 구성과 열 이력에 따라 변화하는 것으로 나타났습니다. [3]
융점 및 열가소성 가공성
FEP의 녹는점은 일반적으로 260-275°C 범위로 PTFE보다 훨씬 낮지만 많은 고온 응용 분야에 사용하기에 충분히 높습니다. [ 1,2] DSC 측정에서 FEP 등급은 일반적으로 두 번째 가열 곡선에서 약 260-270°C의 급격한 흡열 용융 피크를 보이며, 이 영역은 결정성 정도와 직접적인 상관관계가 있습니다. 실제로 상대적으로 낮은 융점은 압출, 사출 성형 및 필름 블로잉과 같은 열가소성 플라스틱 가공성이 우수하면서도 사용 시 고온 저항성이 크게 저하되지 않음을 의미합니다. 호스, 케이블 절연 또는 투명 필름과 같은 동적 시스템에서 최대 약 200°C의 연속 하중에서 작동할 수 있는 얇은 벽과 복잡한 모양의 부품을 생산할 수 있습니다. [1]
다양한 변형: 코폴리머, 블렌드 및 특수 등급
FEP 자체는 공중합체(TFE/HFP)이지만 고투명 필름 및 튜브 등급부터 필러 개질 화합물, PEEK 또는 PEI와 같은 고성능 열가소성 플라스틱과의 FEP 혼합에 이르기까지 다양한 등급으로 제공됩니다. FEP/PEEK– 및 FEP/PEI 복합재에 대한 연구에 따르면 결정성, 기계적 강성 및 열 안정성 열 안정성 은 예를 들어 더 높은 적용 온도 또는 더 나은 내마모성을 달성하기 위해 특별히 변경할 수 있습니다. [3] 광학 애플리케이션(최대 투명도, 좁은 겔 레벨), 고주파 전자기기(유전체 손실 최적화), 동적 유체 시스템(유연성 및 투과성 최적화)을 위한 특수 등급도 있습니다. 이러한 변형을 설계할 때는 다음과 같은 조합을 사용합니다. DSC (용융/결정화 거동), TGA (열 분해) 및 TMA/DMA(하중 하에서의 변형)는 개발 및 품질 보증의 핵심 도구입니다.
내화학성, 자외선 및 기계적 내성
화학적으로 FEP는 산, 알칼리 및 많은 유기 용매에 거의 완전히 불활성이며, 이는 폴리머 백본의 강력한 C-F 결합과 고밀도 불소 껍질로 인한 직접적인 결과입니다. 농축된 무기산, 알칼리 및 탄화수소는 일반적인 적용 범위에서 FEP를 공격하지 않으므로 이 폴리머는 공격적인 공정 환경과 고순도 유체 시스템에 적합합니다. [2,4] FEP는 또한 매우 높은 내후성 및 자외선 저항성을 나타내며, 투명도가 높은 등급도 장기간 햇빛 아래에서 수년 동안 투과율을 거의 유지합니다. [1] 기계적으로 FEP는 상대적으로 낮은 강성, 높은 연신율 및 뚜렷한 굴곡 피로 강도를 결합합니다. 따라서 플렉시블 호스, 케이블 및 필름은 움직이는 에너지 체인, 카테터 또는 움직이는 센서 라인과 같은 동적 애플리케이션에서 안정적으로 작동할 수 있습니다. 낮은 표면 에너지와 낮은 마찰 계수는 마모와 접착력도 줄여줍니다. [1,4]
열 안정성 및 적용 한계

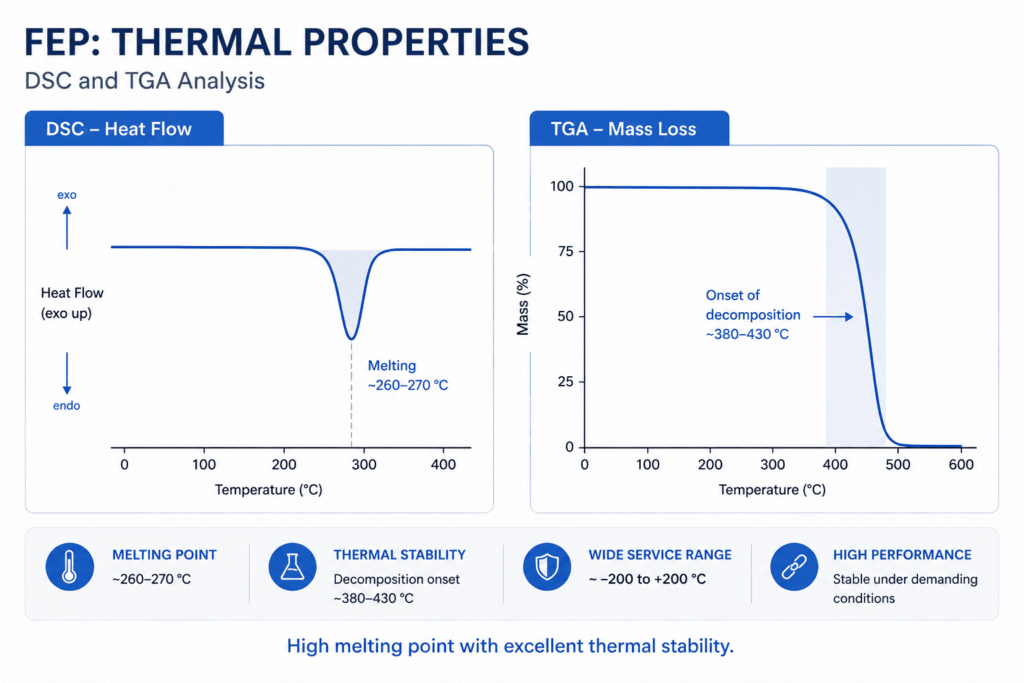

TGA 테스트에 따르면 일반적으로 FEP는 일반적인 적용 온도보다 훨씬 높은 380~430°C 범위에서 분해되기 시작합니다. 따라서 -200~+200°C에서 상당한 질량 손실이나 구조적 열화 없이 지속적으로 사용할 수 있습니다. [ 1,3] 프로세스 엔지니어링의 호스 패키지나 전력 전자장치의 케이블 절연과 같은 동적 시스템에서 이러한 열 예비력은 열 부하 피크와 주기적인 온도 변동을 안전하게 흡수할 수 있도록 해줍니다. 동시 TG-DSC 분석을 사용하면 용융, 재조직 및 분해를 서로 명확하게 분리하고 질량 관련 엔탈피와 연결할 수 있으며, 이는 재료 승인 및 피로 강도 분석에 필수적입니다.
유리 전이 온도 및 기계적 거동
유리의 유리 전이 온도 Tg 는 실온보다 훨씬 낮으며, DSC 또는 기계적 분광법으로 측정한 이차 전이의 경우 문헌 값은 약 -80°C를 나타냅니다. [ 1] 녹는점 이하의 높은 세그먼트 이동성으로 인해 FEP는 일반적인 응용 범위에서 견고하지만 유연한 열가소성 소재처럼 작동합니다. TMA 또는 DMA 측정에서 전이 범위는 열팽창 계수 또는 저장 탄성률의 변화로 특징지어집니다. 이는 열로 인한 응력과 박리를 최소화하기 위해 복합 시스템이나 다층 호스 등 FEP 구성 요소를 다른 재료와 결합할 때 엔지니어에게 특히 중요합니다.
일반적인 적용 분야
FEP 튜브는 시각적 흐름 제어를 위해 투명성이 요구되는 고순도 매체, 강산/염기 및 용매 등 화학 및 제약 공정 엔지니어링에서 널리 사용됩니다. [4] 의료 기술에서 FEP 튜브와 카테터는 생체 적합성, 화학적 불활성, 낮은 마찰 및 광학 가시성의 조합을 가능하게 합니다. [2] 전기 공학에서는 높은 유전체 강도, 낮은 유전체 손실 및 장기적인 온도 저항이 요구될 때 케이블 절연 및 열 수축 재료로 FEP가 사용됩니다. [1,2] 광학 응용 분야는 열악한 환경의 투명 커버 필름과 뷰잉 윈도우부터 UV 응용 분야용 부품 및 3D 프린팅 필름에 이르기까지 다양하며, 여기서 FEP는 높은 투과율과 낮은 접착력을 보여줍니다. [1] 이러한 모든 경우에서 낮은 마찰, 전기 절연 및 광학 선명도는 슬라이딩 케이블, 반투명 반응 셀 또는 광학적으로 모니터링되는 유체 경로에서 직접적인 기능적 효과를 발휘합니다.
린세이즈 디바이스를 사용한 열 특성 분석
결정성 및 용융 거동에서 유리 전이 및 분해 분석에 이르기까지 FEP의 완벽한 열 특성 분석을 위해 린세이스는 광범위한 열 분석 장치 포트폴리오를 제공합니다. 린사이스의 STA 시리즈의 동시 TG-DSC 시스템(예. STA L82)은 질량 변화와 열 흐름을 동시에 기록할 수 있어 한 번의 측정으로 FEP 화합물의 융점, 결정화 과정, 산화 및 열 안정성에 대한 포괄적인 데이터를 제공합니다. 열역학적 분석(TMA)은 유리 전이, 열팽창 및 FEP 필름, 튜브 및 복합 시스템의 기계적 거동에 대한 특정 조사에 사용할 수 있으며 길이의 변화를 측정할 수 있습니다, CTE 및 연성 전이를 정밀하게 측정할 수 있습니다. 또한 기존 DSC 시스템은 용융 및 결정화 피크와 엔탈피의 고해상도 측정이 가능하며, 특히 특수 FEP 변종 및 공중합체 개발에 적합합니다. 이를 통해 실험실 직원, 연구원 및 엔지니어는 동적이고 광학적으로 접근이 용이하며 전기적으로 까다로운 응용 분야를 위한 FEP 설계를 위한 일관된 데이터베이스를 제공합니다.
참고 문헌
[1] Zeus Inc.: “FEP에 대한 새로운 초점”, 기술 백서(재료 특성, Tg, 융점, 열 안정성). www.zeusinc.com
[2] Wikipedia: “불소화 에틸렌 프로필렌“, 기본 재료 데이터 및 응용. https://en.wikipedia.org/wiki/Fluorinated_ethylene_propylene
[3] 기능성 재료(우크라이나): “FEP 기반 복합재의 구조, 결정화 및 열 거동”, 결정성 및 열 안정성에 대한 블렌드의 영향 . www.functmater.org
[4] Gremco: “FEP 튜브: 특성, 특성 및 응용 분야”, FEP 튜브의 응용 및 특성. www.gremco.de
