Oprogramowanie LINSEIS LiEAP
Konfigurowanie przebiegów pomiarowych, rejestrowanie danych i analizowanie wyników w wspólnym środowisku oprogramowania.
Od definicji programu temperaturowego, przez monitorowanie sygnałów pomiarowych na żywo, aż po późniejszą analizę: w laboratorium liczne etapy pracy muszą być ze sobą skoordynowane. LINSEIS LiEAP (Linseis Evaluation and Acquisition Platform) integruje te zadania w wspólnym środowisku oprogramowania.
Platforma umożliwia przygotowanie i zapisywanie metod pomiarowych, sterowanie urządzeniami, monitorowanie bieżących pomiarów oraz późniejszą analizę i dokumentację zarejestrowanych danych.
Obecnie LiEAP jest dostępny dla grup urządzeń LINSEIS DSC, TGA, STA i LFA. Interfejs oprogramowania i dostępne funkcje są dostosowane do danego systemu pomiarowego, jednak opierają się na spójnej koncepcji obsługi.
Cztery programy, jedna platforma
Pomiar
Przygotowywanie i zapisywanie metod pomiarowych, sterowanie urządzeniami i monitorowanie bieżących pomiarów.
Ewaluacja
Zarządzanie danymi pomiarowymi, prezentacja krzywych i funkcje analizy specyficzne dla danej metody w jednym interfejsie użytkownika.
Zarządzanie użytkownikami
Indywidualne konta użytkowników i grupy użytkowników z uprawnieniami dostępu zależnymi od ról.
Aktualizacja
Utrzymuje programy LiEAP w aktualnej wersji oprogramowania i może być zarządzany wewnątrz platformy.
Jedna platforma oprogramowania dla różnych metod pomiarowych
Platforma LiEAP łączy różne procedury pomiarowe w ramach wspólnej koncepcji obsługi. Dostępne funkcje zależą od danej grupy urządzeń i wymagań metody pomiarowej.
Analiza termiczna: DSC, TGA i STA
Dla systemów pomiarowych różnicowej kalorymetrii skaningowej (DSC), analizy termograwimetrycznej (TGA) oraz jednoczesnej analizy termicznej (STA), LiEAP zapewnia funkcje do przygotowania i przeprowadzania pomiarów termicznych.
W zależności od podłączonego systemu można konfigurować na przykład parametry próbek, programy temperaturowe, rodzaje pomiarów i atmosfery gazowe.
Sygnały pomiarowe są rejestrowane podczas badania i mogą być następnie analizowane za pomocą oprogramowania LiEAP Evaluation.
W przypadku pomiaru STA można na przykład wspólnie obserwować sygnały kalorymetryczne i termograwimetryczne. Pozwala to na badanie zdarzeń termicznych i jednocześnie występujących zmian masy w ramach jednego pomiaru.

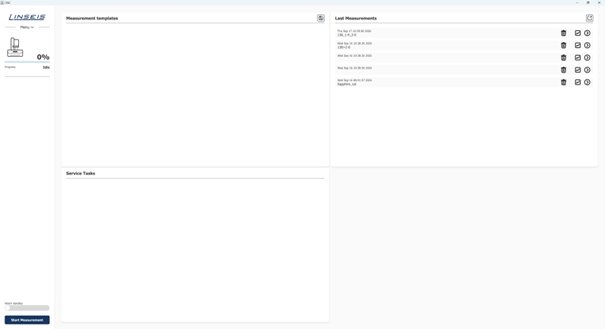

Rysunek 1: Widok startowy LiEAP oferuje bezpośredni dostęp do szablonów pomiarowych, ostatnio przeprowadzonych pomiarów i aktualnych informacji serwisowych.
Pasujące urządzenia pomiarowe
Przewodność cieplna: Analiza metodą laserową (LFA)
Analiza metodą laserową (LFA) jest również zintegrowana z platformą oprogramowania LiEAP.
W tej metodzie dyfuzyjność cieplna materiału jest określana na podstawie jego zależnej od czasu reakcji temperaturowej na krótki impuls energii.
LiEAP wspiera przygotowanie i przeprowadzanie odpowiednich pomiarów oraz późniejszą analizę zarejestrowanych danych.
Interfejs użytkownika i dostępne ustawienia są dostosowane do wymagań systemu pomiarowego LFA, dzięki czemu etapy pracy specyficzne dla metody mogą być wykonywane w ramach spójnej koncepcji oprogramowania.
W przyszłości do platformy mogą zostać zintegrowane kolejne metody pomiarowe. Struktura oprogramowania została zaprojektowana tak, aby łączyć różne systemy pomiarowe w ramach wspólnej koncepcji obsługi.

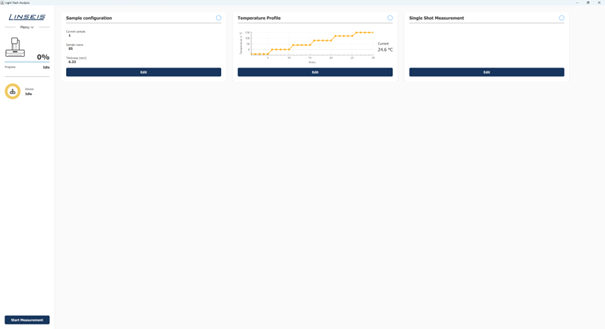

Rysunek 2: Widok startowy LiEAP przy LFA oferuje bezpośredni dostęp do szablonów pomiarowych, ostatnio przeprowadzonych pomiarów i aktualnych informacji serwisowych.
Pasujące urządzenia pomiarowe
Od przygotowania pomiaru do rejestracji danych
Szybko do następnego pomiaru
Widok startowy zapewnia najważniejsze funkcje do codziennej pracy laboratoryjnej. Ostatnio przeprowadzone pomiary można otworzyć bezpośrednio. Alternatywnie można przejąć ustawienia istniejącego pomiaru i wykorzystać je jako podstawę do nowego badania.
Dla powtarzających się zastosowań dostępne są zapisane szablony pomiarowe. Dzięki temu raz zdefiniowany program pomiarowy nie musi być konfigurowany ponownie przy każdym pomiarze. Redukuje to nakład pracy przygotowawczej i wspiera przeprowadzanie serii pomiarowych w porównywalnych warunkach.
Przejrzyste przygotowanie pomiarów
Panel Dashboard jest centralnym obszarem roboczym oprogramowania pomiarowego. Tutaj gromadzone są ustawienia istotne dla badania. W zależności od podłączonego urządzenia obejmują one na przykład parametry próbki, rodzaj pomiaru, program temperaturowy i atmosferę gazową.
Podczas trwającego pomiaru Dashboard służy jednocześnie do prezentacji aktualnych sygnałów pomiarowych i postępu pomiaru.

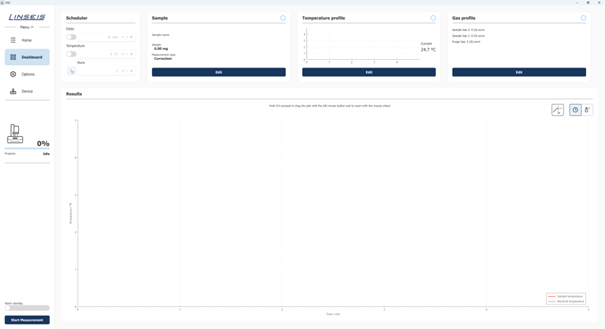

Rysunek 3: Dashboard oprogramowania LiEAP Measurement do przygotowania i monitorowania pomiaru.
Określanie próbki i rodzaju pomiaru
Na początku wprowadzane są istotne dane dotyczące próbki. Należą do nich na przykład nazwa próbki, waga próbki, rodzaj pomiaru, tygiel i dodatkowe komentarze.
Dostępne rodzaje pomiarów zależą od podłączonego systemu pomiarowego. W przypadku jednoczesnej analizy termicznej (STA) do wyboru są na przykład pomiary Correction, Heat Flow, Cp, Cp-Reference lub czyste pomiary TGA.
Już podczas przygotowania można przypisać odpowiednie krzywe korekcyjne, referencyjne i kalibracyjne. Są one następnie dostępne dla pomiaru lub analizy bez konieczności ich ponownego wybierania.

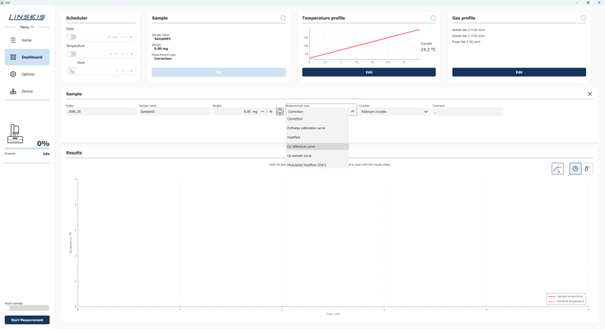

Rysunek 4: Przykład konfiguracji STA. W zależności od podłączonego systemu pomiarowego można wybierać różne rodzaje pomiarów oraz powiązane krzywe referencyjne i korekcyjne.
Elastyczne tworzenie programów temperaturowych
Program temperaturowy jest budowany z poszczególnych segmentów. Dla każdego segmentu można zdefiniować temperaturę docelową, szybkość grzania lub chłodzenia oraz czas wytrzymania.
Wynikowy przebieg temperatury jest równolegle przedstawiany graficznie. Dzięki temu już przed startem można sprawdzić, czy zaprogramowany profil odpowiada planowanemu przebiegowi badania.
Dla bardziej złożonych programów pomiarowych poszczególne sekwencje segmentów mogą być powtarzane automatycznie, bez konieczności wielokrotnego wprowadzania tych samych kroków.
Funkcja ta jest szczególnie pomocna przy cyklicznych obciążeniach temperaturowych lub seriach badań z powtarzającymi się zmianami temperatury.

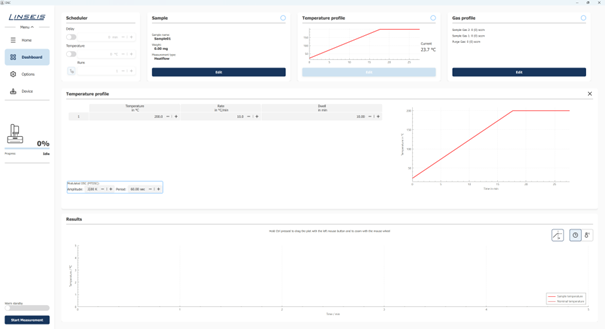

Rysunek 5: Segmentowa budowa programu temperaturowego z graficznym podglądem zdefiniowanego przebiegu temperatury.
Sterowanie atmosferą gazową dopasowaną do pomiaru
W przypadku odpowiednio wyposażonych systemów pomiarowych można dodatkowo zdefiniować profil gazowy.
Przepływy gazu są przypisane do poszczególnych segmentów programu temperaturowego. Oprócz stałych przepływów gazu można również określić rampy i przebiegi cykliczne.
W ten sposób można na przykład ustawić różne atmosfery podczas zdefiniowanych odcinków temperatury lub powiązać zmiany gazu z określonymi fazami badania.
Prowadzenie temperatury i atmosfera gazowa są tym samym ze sobą skoordynowane w ramach wspólnego programu pomiarowego.

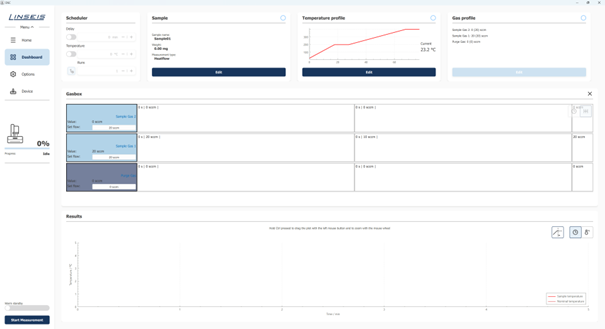

Rysunek 6: Programowanie profilu gazowego z przepływami gazu zależnymi od segmentu i czasowo zdefiniowanymi zmianami atmosfery.
Automatyczne przeprowadzanie serii pomiarowych
Dla powtarzających się pomiarów LiEAP posiada zintegrowany Scheduler. Dzięki niemu zdefiniowana metoda pomiarowa może być automatycznie wykonywana wielokrotnie.
Oprócz liczby cykli określa się, w jakich warunkach rozpocznie się następny pomiar. Może to nastąpić na przykład po określonym czasie oczekiwania lub po osiągnięciu zdefiniowanej temperatury próbki.
To sterowanie jest pomocne zwłaszcza przy pomiarach powtarzalnych, ponieważ warunki startowe dla kolejnych badań mogą być precyzyjnie określone.
Dodatkowo można zdefiniować temperaturę wstępnego grzania, aby przed rozpoczęciem właściwego pomiaru osiągnąć ustalony termiczny stan wyjściowy.
W ten sposób Scheduler wspiera przeprowadzanie dłuższych serii pomiarowych i redukuje nakład ręcznej obsługi między poszczególnymi badaniami.
Monitorowanie pomiaru na żywo
Podczas trwającego pomiaru zarejestrowane sygnały są prezentowane bezpośrednio w Dashboardzie i stale aktualizowane.
W zależności od systemu pomiarowego można równolegle śledzić na przykład temperaturę próbki, temperaturę zadaną oraz sygnały DSC, DTA lub TGA. Prezentacja może odbywać się w funkcji czasu lub temperatury.
Status urządzenia i postęp pomiaru pozostają jednocześnie widoczne. Dzięki temu już podczas badania można sprawdzić, czy program temperaturowy przebiega zgodnie z planem i jak rozwijają się sygnały pomiarowe.
Nieoczekiwane przebiegi sygnałów lub odchylenia od planowanego programu pomiarowego mogą być dzięki temu wcześnie rozpoznane i uwzględnione przy późniejszej analizie.

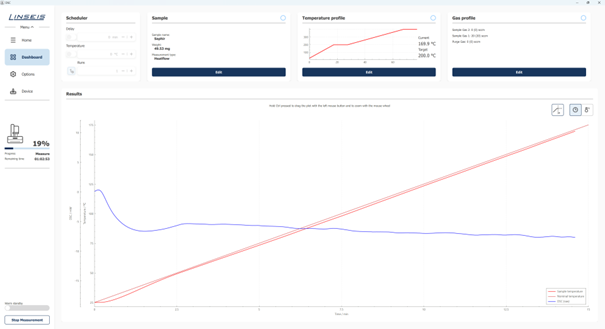

Rysunek 7: Prezentacja na żywo krzywych pomiarowych, programu temperaturowego i aktualnego postępu pomiaru w oprogramowaniu LiEAP.
Pytania? Zadzwoń do nas!
+49 (0) 9287/880 0
czwartku w godzinach od 8:00 do 16:00
oraz w piątki w godzinach od 8:00 do 12:00.
Jesteśmy tu dla Ciebie!
Analiza wyników pomiarów za pomocą LiEAP Evaluation
Po zakończeniu pomiaru zarejestrowane dane można otworzyć w oprogramowaniu LiEAP Evaluation i poddać dalszej analizie.
Oprogramowanie do analizy łączy zarządzanie danymi pomiarowymi, prezentację krzywych i funkcje analizy specyficzne dla metody w wspólnym interfejsie użytkownika.
Wiele pomiarów i kanałów pomiarowych można połączyć w ramach jednego projektu. Dzięki temu można na przykład wspólnie obserwować i porównywać różne próbki, warunki pomiarowe lub różne sygnały pomiaru STA.
Już przeprowadzone analizy pozostają zapisane w danym projekcie i są dostępne również dla późniejszych badań.
Interfejs użytkownika dzieli się na kilka obszarów funkcjonalnych, które przejmują różne zadania w ramach analizy.

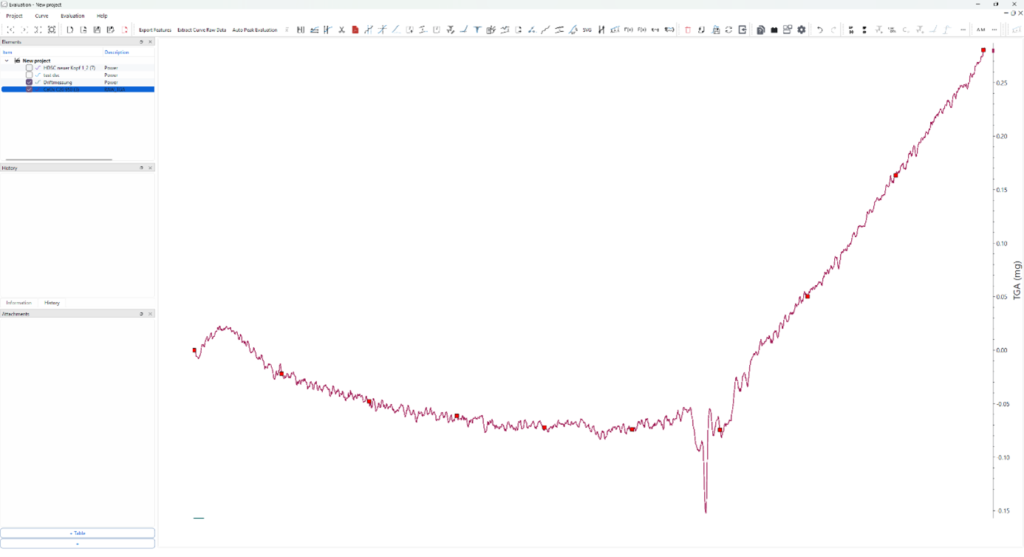

Rysunek 8: Oprogramowanie LiEAP Evaluation z zarządzaniem projektami, narzędziami do analizy, centralnym obszarem wykresów, historią edycji i załącznikami plików.
1. Zarządzanie projektami i pomiarami
W obszarze Elements prezentowane są otwarte projekty oraz zawarte w nich pomiary i kanały pomiarowe.
Wiele krzywych można przypisać do projektu i wspólnie analizować. W ten sposób można na przykład bezpośrednio zestawić pomiary różnych próbek lub porównać różne sygnały tego samego badania.
W przypadku pomiaru STA można w ramach projektu obserwować sygnał DSC i jednocześnie zarejestrowaną zmianę masy.
Również już wykonane analizy pozostają przypisane do danego projektu. Dzięki temu istniejące wyniki można otworzyć ponownie w późniejszym czasie i dalej edytować.
2. Narzędzia do analizy bezpośrednio pod ręką
Poprzez menu i pasek narzędzi dostępne są ogólne oraz specyficzne dla metody funkcje analizy.
Należą do nich, w zależności od sygnału pomiarowego, na przykład:
- Analiza piku i entalpii
- Wyznaczanie Onsetu
- Analiza przejścia szklistego
- Określenie pojemności cieplnej właściwej
- Zmiana masy i masa resztkowa
- Pochodna i całka
- Filtrowanie i wygładzanie krzywych pomiarowych
- Funkcje kalibracyjne
Narzędzia mogą być stosowane bezpośrednio na wybranej krzywej pomiarowej.
W przypadku pomiaru DSC można na przykład badać przejścia termiczne na podstawie przebiegów krzywych i wyznaczać charakterystyczne temperatury. Z kolei przy pomiarach termograwimetrycznych na pierwszym planie znajdują się zmiany masy i ich przebieg zależny od temperatury.
Dostępne funkcje analizy są zatem zorientowane na odpowiednie wymagania metody pomiarowej.
3. Prezentacja i porównywanie krzywych pomiarowych
Centralny obszar wykresów służy do graficznej prezentacji załadowanych krzywych pomiarowych.
Wiele pomiarów i kanałów pomiarowych może być wyświetlanych jednocześnie. Również sygnały o różnych jednostkach fizycznych mogą być prezentowane wspólnie. LiEAP automatycznie uzupełnia w tym celu wymagane osie wykresu.
Jest to szczególnie pomocne przy kombinowanych metodach pomiarowych, takich jak jednoczesna analiza termiczna. W ten sposób można na przykład obserwować sygnały kalorymetryczne i zmiany masy na tym samym wykresie.
Można również zestawiać różne próbki lub warunki pomiarowe, aby badać podobieństwa i odchylenia w zachowaniu termicznym.
4. Śledzenie etapów analizy
Obszary Information oraz History zapewniają dodatkowe informacje o wybranej krzywej pomiarowej oraz już wykonane etapy edycji.
Jeśli krzywa zostanie na przykład przycięta lub edytowana, odpowiednia operacja pojawi się w historii edycji.
Dzięki temu pozostaje jasne, jakie zmiany zostały wprowadzone w toku analizy.
Zwłaszcza przy bardziej złożonych analizach z wieloma etapami edycji, historia ułatwia kontrolę procesu analizy i wspiera przejrzystą dokumentację wyników.
5. Łączenie dodatkowych danych w projekcie
W obszarze Attachments do projektu analizy można przypisać dodatkowe informacje.
Oprócz tabel można dołączać na przykład zewnętrzne pliki CSV, DAT, TXT lub pliki obrazów.
Dzięki temu dodatkowe informacje, które są istotne dla interpretacji pomiaru, mogą być zarządzane wspólnie z właściwymi danymi pomiarowymi.
Ułatwia to organizację obszerniejszych projektów analizy, w których oprócz zarejestrowanych krzywych pomiarowych należy uwzględnić dalsze dane lub dokumentację.
Elastyczne dalsze wykorzystanie danych pomiarowych
Dalsze przetwarzanie danych pomiarowych nie ogranicza się tylko do LiEAP.
Krzywe pomiarowe mogą być na przykład eksportowane jako pliki CSV, a następnie przetwarzane we własnych procedurach analitycznych lub zewnętrznych programach do analizy.
Dzięki temu dane pomiarowe LiEAP można zintegrować z istniejącymi naukowymi procesami pracy, na przykład gdy dla określonych pytań badawczych wymagane są dodatkowe obliczenia lub indywidualnie opracowane metody analizy.
Dodatkowo krzywe pomiarowe i kompletne projekty można zapisywać w formacie LINSEIS File Format (.lff) i później ponownie importować.
Można przy tym przesyłać również powiązane materiały referencyjne, krzywe korekcyjne lub krzywe referencyjne. Ułatwia to przekazywanie i ponowne wykorzystanie już przygotowanych projektów analizy.
Inteligentne porównywanie danych pomiarowych z referencjami
Opcjonalna biblioteka LINSEIS Thermal Library rozszerza LiEAP o wyszukiwanie oparte na bazie danych i porównywanie danych pomiarowych.
Własne wyniki pomiarów można porównywać z istniejącymi danymi referencyjnymi i już zapisanymi pomiarami. Jednocześnie bazę danych można stale uzupełniać o własne materiały i pomiary referencyjne.
W ten sposób z czasem może powstać indywidualna baza referencyjna i wiedzy, w której udokumentowane są już zbadane materiały i ich zachowanie termiczne.
Jest to szczególnie interesujące dla laboratoriów, w których regularnie charakteryzuje się podobne materiały lub porównuje wyniki pomiarów ze znanymi referencjami.
Pytania? Zadzwoń do nas!
+49 (0) 9287/880 0
czwartku w godzinach od 8:00 do 16:00
oraz w piątki w godzinach od 8:00 do 12:00.
Jesteśmy tu dla Ciebie!
Dalsze funkcje do codziennej pracy w laboratorium
Oprócz przygotowania pomiaru, sterowania urządzeniem i analizy danych, LiEAP zapewnia dodatkowe funkcje wspierające dokumentację i organizację pracy laboratoryjnej.
Tworzenie indywidualnych raportów pomiarowych
Za pomocą zintegrowanego generatora Report Generator wyniki pomiarów mogą być generowane jako raport PDF.
Poprzez indywidualnie konfigurowalne szablony określa się, jakie treści zostaną zawarte w raporcie. Należą do nich na przykład parametry pomiarowe, programy temperaturowe, tabele wyników i wykresy.
Szablony mogą być dostosowane do różnych wymagań, na przykład gdy dla określonych metod pomiarowych, laboratoriów lub klientów potrzebna jest jednolita struktura raportu.
W ten sposób wyniki pomiarów można dokumentować w powtarzalnej strukturze i udostępniać do dalszego wykorzystania.
Administracja i zarządzanie danymi
Zarządzanie użytkownikami i uprawnieniami dostępu
LiEAP wspiera indywidualne konta użytkowników i grupy użytkowników.
W zależności od danej roli można nadawać różne uprawnienia dostępu. Można na przykład określić, którzy użytkownicy mogą przeprowadzać pomiary, zmieniać ustawienia urządzeń lub korzystać z funkcji administracyjnych.
Dzięki temu uprawnienia dostępu mogą być skonfigurowane zgodnie z wymaganiami organizacyjnymi laboratorium.
Centralne przechowywanie materiałów
W oprogramowaniu można przechowywać materiały wraz ze znanymi właściwościami termicznymi i termofizycznymi.
Należą do nich na przykład:
- Rozszerzalność cieplna
- Pojemność cieplna właściwa
- Entalpia topnienia
- Przewodność cieplna
- Dyfuzyjność cieplna
- Gęstość
Zapisane właściwości materiałów mogą być następnie wykorzystywane między innymi do zastosowań referencyjnych i kalibracyjnych.
Dzięki centralnemu zarządzaniu przechowywane informacje o materiałach są dostępne dla powtarzających się zastosowań, bez konieczności ich ponownego wprowadzania przy każdym pomiarze.
Przygotowanie pomiaru, przeprowadzenie i analiza w ciągłym procesie pracy
LiEAP łączy przygotowanie i sterowanie pomiarami termicznymi z późniejszą analizą danych. Zapisane metody pomiarowe, zautomatyzowane procesy i wspólna prezentacja różnych sygnałów pomiarowych ułatwiają codzienną pracę w laboratorium.
Jednocześnie zarządzanie projektami, udokumentowane etapy analizy i elastyczne możliwości eksportu wspierają przejrzyste dalsze przetwarzanie wyników.
Dzięki jednolitej koncepcji obsługi, przebiegi pomiarowe dla różnych systemów pomiarowych LINSEIS mogą być przygotowywane, przeprowadzane i analizowane na wspólnej bazie oprogramowania.
