DSC-L63
示差走査熱量計

DSC L63

170 °Cから750 °Cの広い温度範囲にわたって極めて安定したベースラインと高い再現性

LINSEIS DSC L63は、吸熱・発熱遷移を高精度に分析する高性能DSCです。 吸熱および発熱遷移ガラス転移から ガラス転移および 融解結晶化 結晶化硬化と 酸化安定性.卓越した感度と分解能、可逆的効果と非可逆的効果を分離する温度変調DSC(MDSC)、-170 °Cから750 °Cまでの広い温度範囲を1つのセットアップで実現し、ポリマー、医薬品、食品、金属などの研究、開発、品質管理に信頼性の高い結果を提供します。柔軟なハードウェアオプションには、交換可能な冷却(イントラクーラーまたはLN₂)と90ポジションのオートサンプラーがあり、スループットを最大化します。 ヒートフロー設計により、精度と再現性が保証されます。

ユニークな特徴

測定性能と感度

  • 比類ない感度– 微妙なガラス転移やわずかな結晶化ステップのような極めて微弱な熱事象も検出し、研究や品質管理において重要な詳細を見落とさないようにします。

  • ベンチマーク分解能– 密接に重なり合う熱事象を正確に分離できるため、複雑な材料の挙動を正確に解析できます。

  • 真のヒートフロー設計– 直接、定量的なヒートフロー測定原理を採用し、再現性が高く、ノイズのないデータを得ることができます。

  • 高性能銀製ファーネス– 銀の構造は優れた熱伝導性を発揮し、迅速で均一な温度分布を実現します。また、交換可能なセンサーにより、特定の測定ニーズに対応します。

高度な測定機能

  • モジュレーテッドDSC (MDSC)– 可逆的効果(融解、ガラス転移など)と非可逆的効果(結晶化、エンタルピー緩和など)を分離し、高精度のCp測定を可能にすることで、複雑な結果の解釈可能性を向上させます。

  • 光学式DSC機能– オプションのCCDカメラで測定中のサンプルを視覚的に記録し、熱データとともに物理的変化を直接把握できます。

  • UV硬化型DSC– 紫外線下で光熱量測定を行い、接着剤、コーティング剤、ポリマーシステムの高速硬化プロセスの研究に最適。

規格遵守

ASTM、DIN、ISOなどの国際的な試験規格に完全に準拠しているため、試験結果は世界中で認められ、比較でき、受け入れられます。このコンプライアンスにより、DSC L63は標準化された品質管理ワークフロー、認証手順、および規制当局への提出書類にシームレスに統合できることが保証されます。これらの確立された規範に従うことで、試験室は、方法論的不整合のリスクを負うことなく、異なる装置、施設、業界間でデータを自信を持って比較することができます。

オプションの90ポジションオートサンプラーを使用すれば、完全自動測定が可能になり、ラボは夜間や週末に監視なしで大量のサンプルバッチを処理することができます。これにより、装置の稼働率が大幅に向上し、オペレーターの作業負担が軽減され、通常の勤務時間外でも継続的に結果を得ることができます。

  • Lex Bus プラグ&プレイ

    LexBusは、新しいハードウェアとソフトウェアツールのシームレスで効率的な統合を可能にします。

  • 改良されたオーブンコントロール

    。その結果、より正確な温度制御が可能になり、お客様のご希望やご要望に正確にお応えできるようになりました。

  • ユーザー・インターフェースを備えた新しいソフトウェア

    お客様は常に現在の状況を知ることができ、必要な時にはいつでも的確なサポートを受けることができます。

  • プロセスの信頼性
    当社のソフトウェアは、プロセスの安全性を最大限に高めるために最適化されています:お客様のデータは常に保護され、フェイルセーフな方法で処理することができます。

  • エラーメッセージとバグ修正
    システムは自動的にエラーや問題を検出し、即座に文書化し、可能な限り迅速に修正します。

  • 自動アップデートと新機能
    定期的なソフトウェアの自動アップデートは、セキュリティを向上させるだけでなく、継続的に新しい機能をもたらします。

  • システムの常時監視
    ソフトウェアがすべてのシステムパラメーターを常時監視し、常に最適なパフォーマンスを実現します。

  • 予防メンテナンスと問題発見
    私たちの予防メンテナンス・アプローチは、問題が発生する前、つまりダメージが発生する前の早い段階で問題や磨耗を発見し、お客様の電気製品を長期にわたって最高の状態に保ちます。

豊富な材料データベース、製品の自動認識、高度な解析のためのPythonスクリプトサポートを組み合わせた強力なLiEAPソフトウェアと一緒にお届けします。直感的な多言語インターフェースは、経験豊富な分析者にも新規ユーザーにも使いやすさを保証し、統合された自動化機能は実験のセットアップ、実行、評価を合理化します。

ハイライト

DSC-L63

高性能センサー

広い温度範囲

堅牢な設計

多用途
アプリケーション・オプション

主な特徴

広い温度範囲

低温ポリマーから高温の金属やセラミックまでの用途に適しています。

サンプルロボット

当社のDSC L63は、サンプルスループットを最大化するため、無人サンプル測定を可能にする実績のあるサンプルロボットを装備することができます。

柔軟な冷却オプション

交換可能な冷却ブロックは、研究室のニーズに応じて、液体窒素(LN₂)と機械式イントラクーラー運転の両方をサポート。

統合されたLINSEISプラットフォーム

統合されたLINSEISソフトウェアは、プロセスの信頼性と精度を最大限に高めるために、ハードウェアとソフトウェアを組み合わせた包括的なソリューションを提供します。標準化されたプラットフォームは、外部パートナーからのコンポーネントやデバイスのシームレスな統合を可能にし、特に堅牢で信頼性の高いシステム全体を実現します。

ご質問ですか?お電話でお問い合わせください!

+01 (609) 223 2070

+49 (0) 9287/880 0

月曜日から
木曜日は午前8時から午後4時まで、
金曜日は午前8時から午後12時までご利用いただけます。

私たちはあなたのためにここにいます!

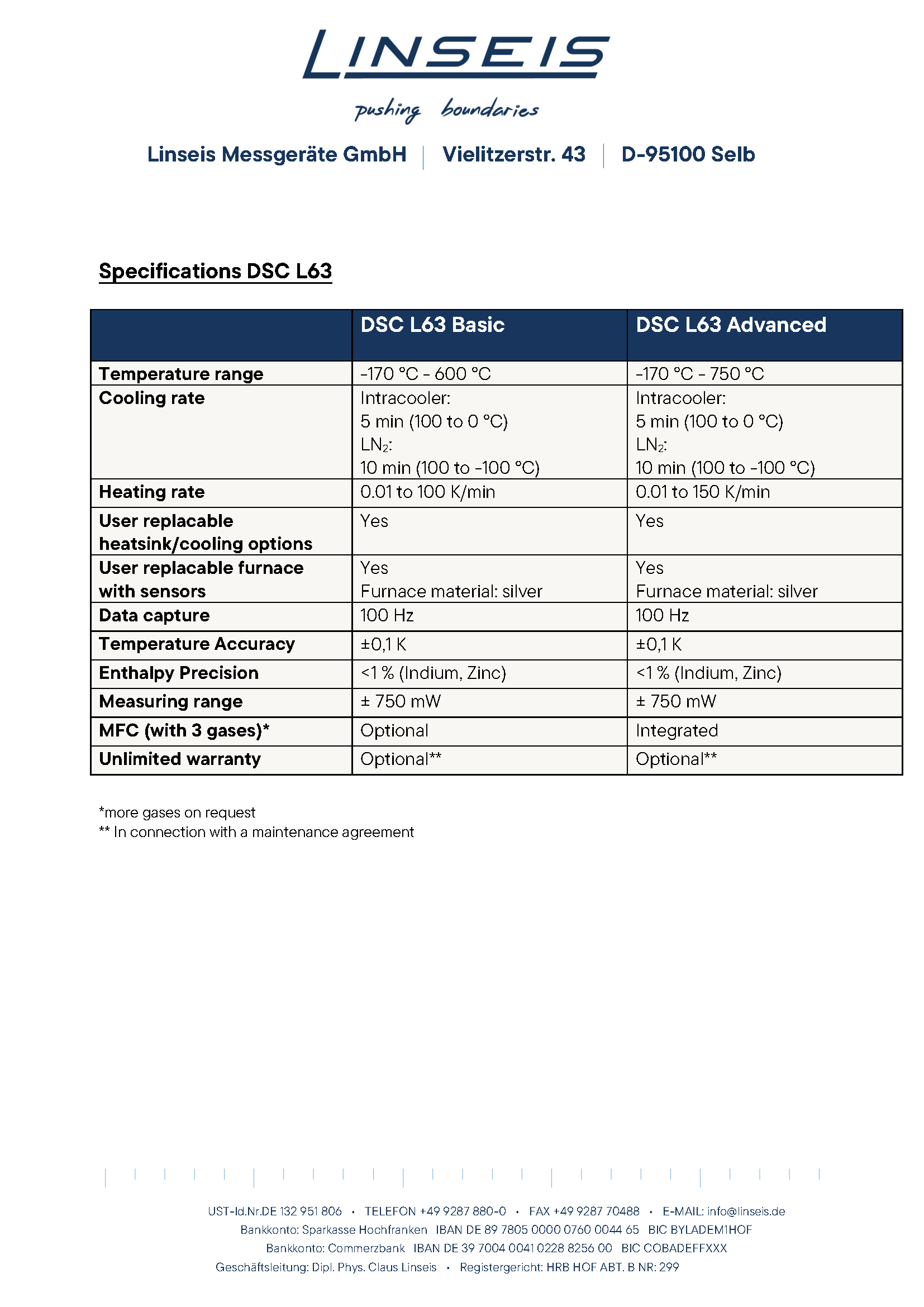

仕様

温度範囲:-170℃~750

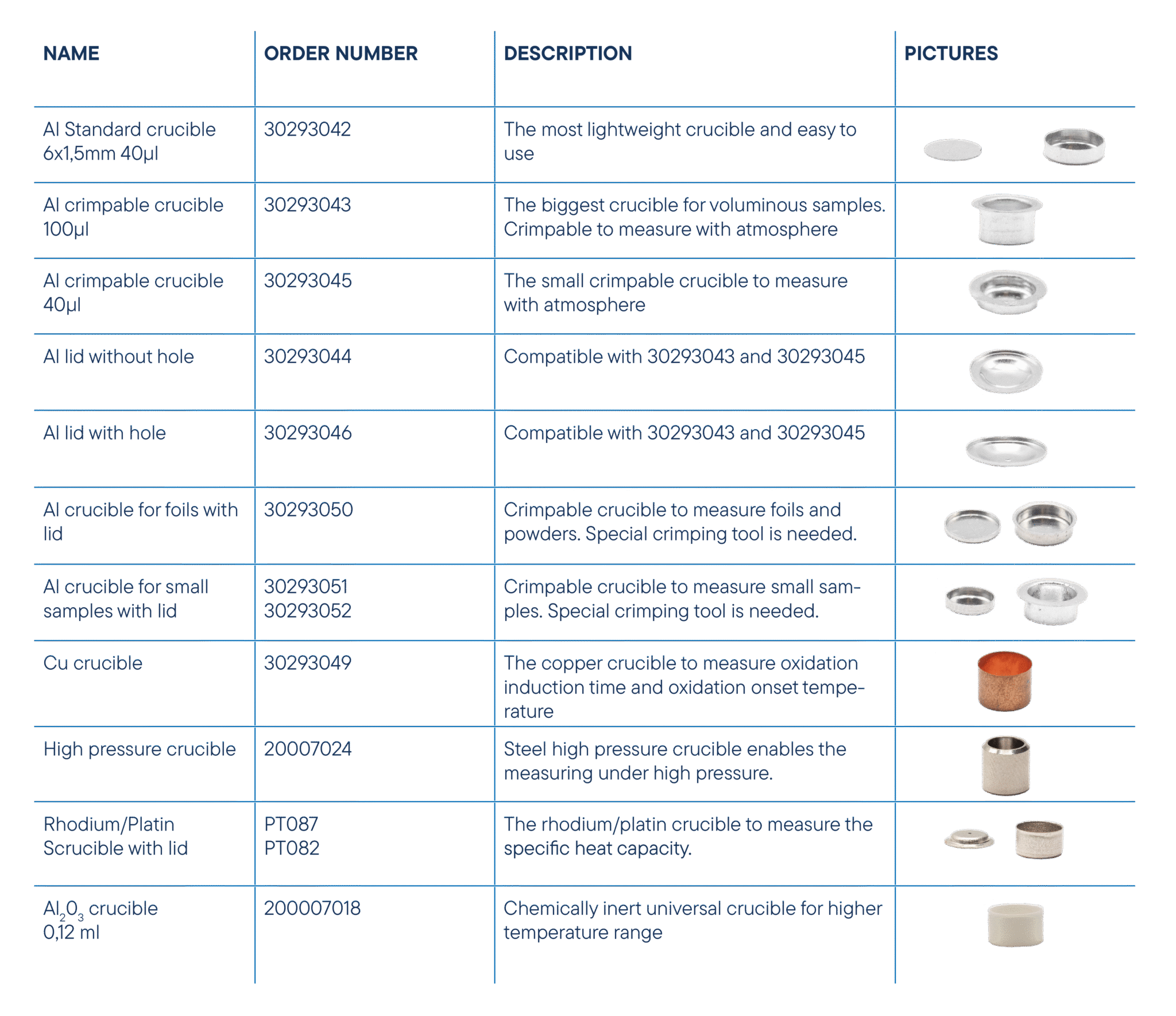

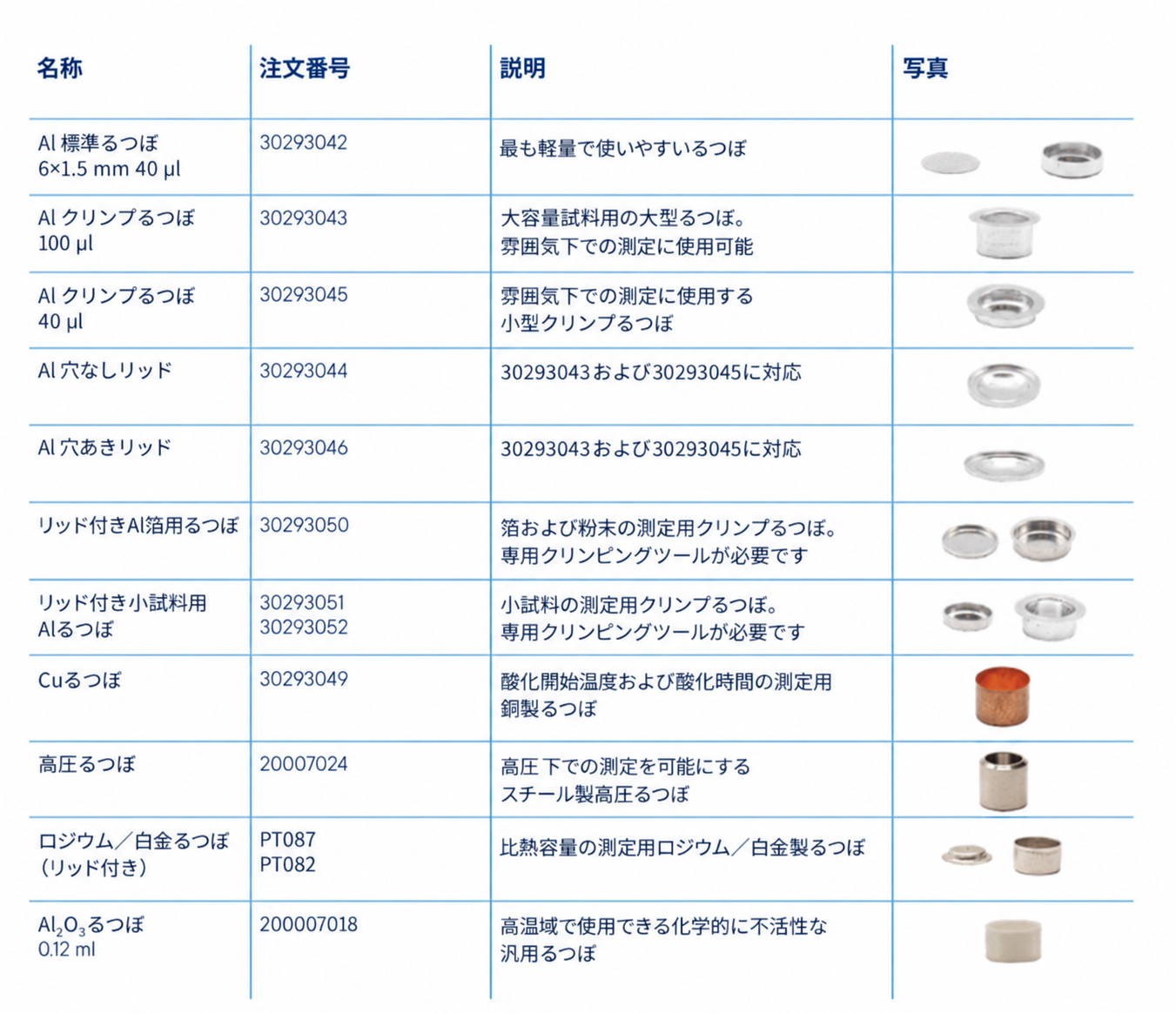

9種類のるつぼを用意

すべてのDSC L63に付属するスターターキット

最高の感度と汎用性を目指して開発された高性能DSCをご覧ください:

  • 温度範囲-170 °C ~ 750 °C (ハードウェア変更なし)
  • 加熱速度0.01~150K/分
  • T温度精度±0.1 K
  • エンタルピー精度<1 % (インジウム、亜鉛)
  • 冷却オプション:液体窒素(LN₂)または機械式イントラクーラー、最大100K/minの高速冷却(560 °Cまで)
  • 自動化オプションの90ポジションオートサンプラーによる無人運転
  • 特殊な測定モード変調DSC(MDSC)、光学DSC、UV硬化DSC
DSC L63 Seitenansicht

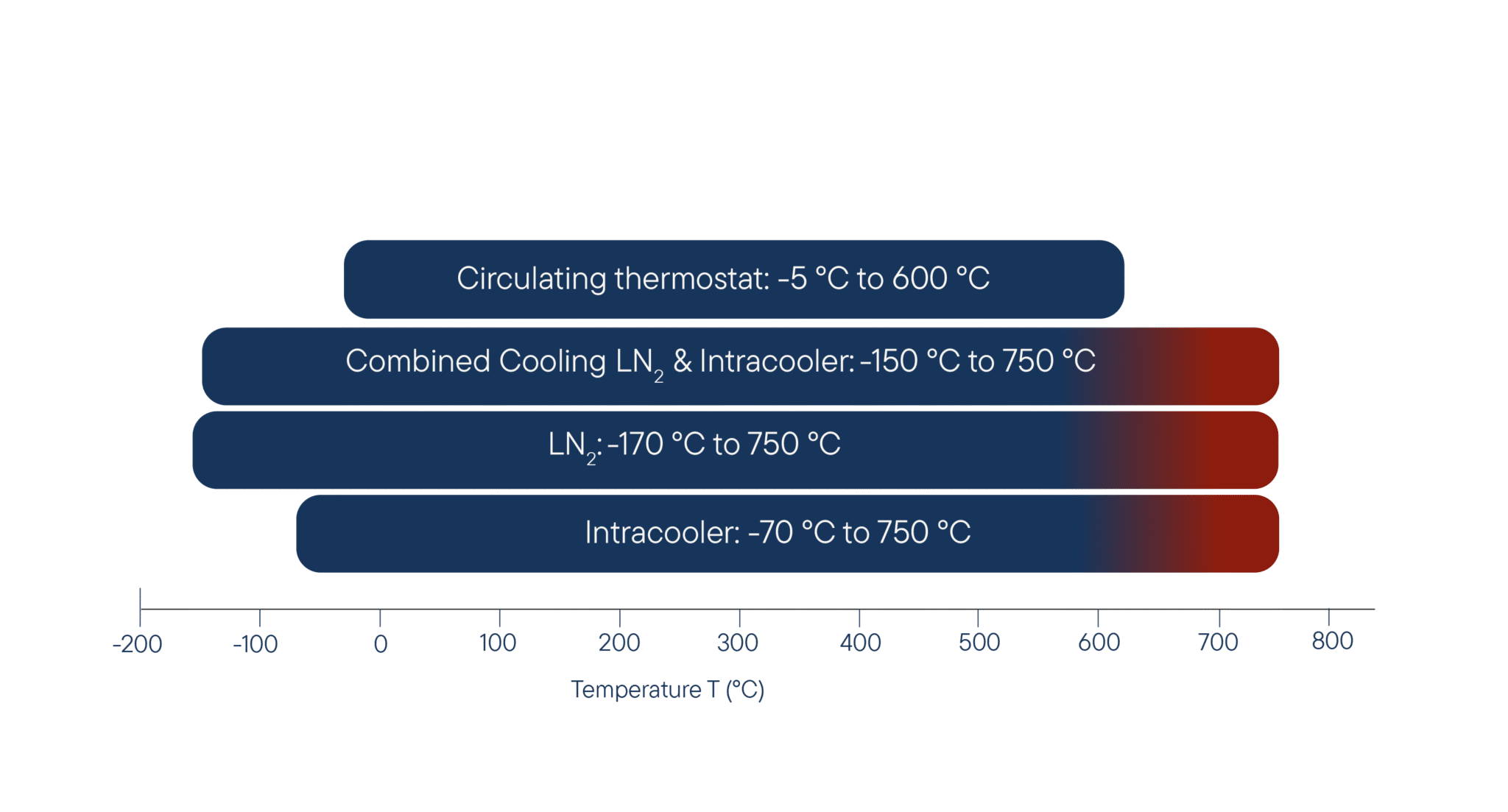

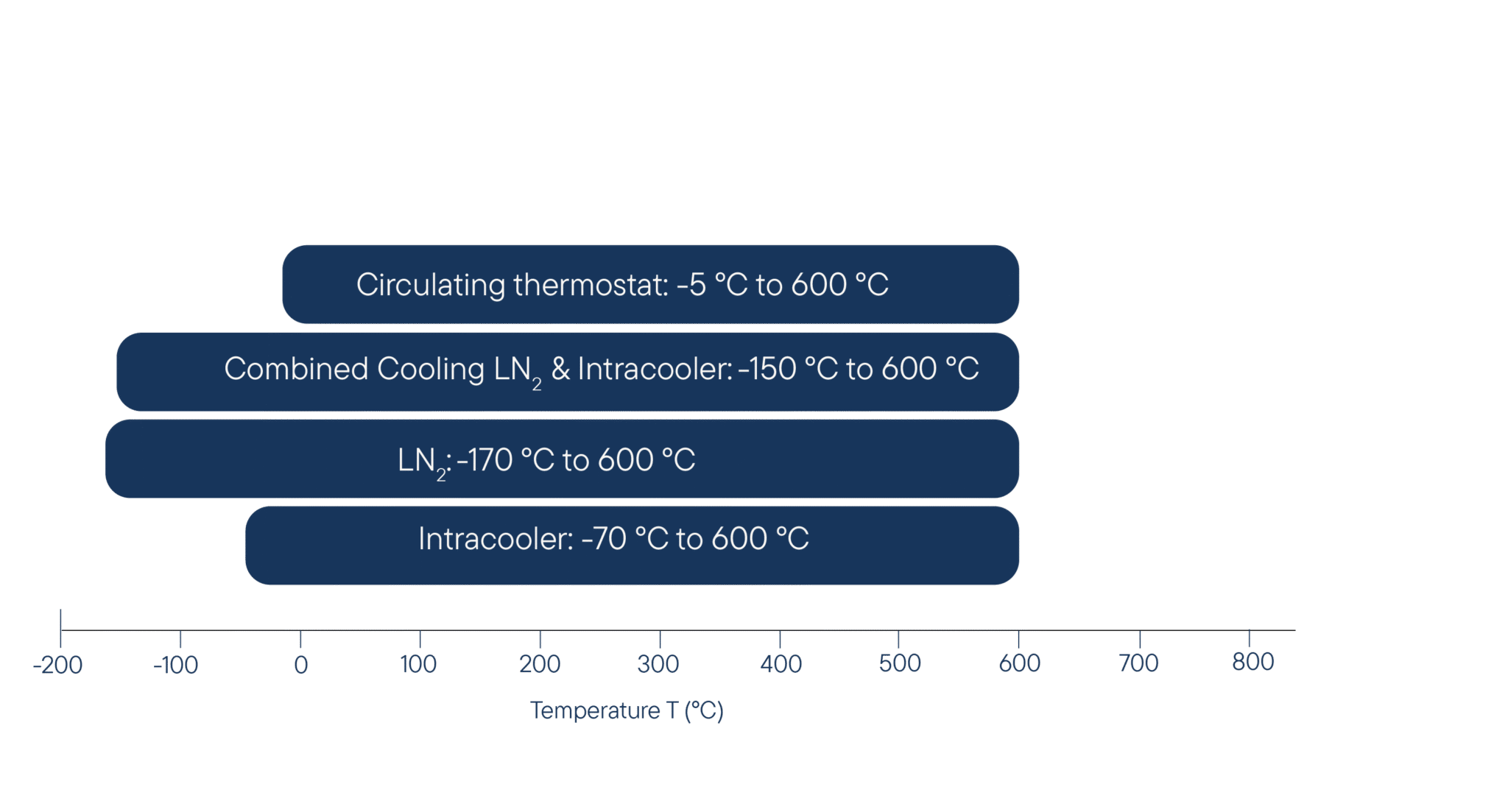

冷却オプション

DSC L63 ベーシック

DSC L63 アドバンスド

ハードウェア・オプション

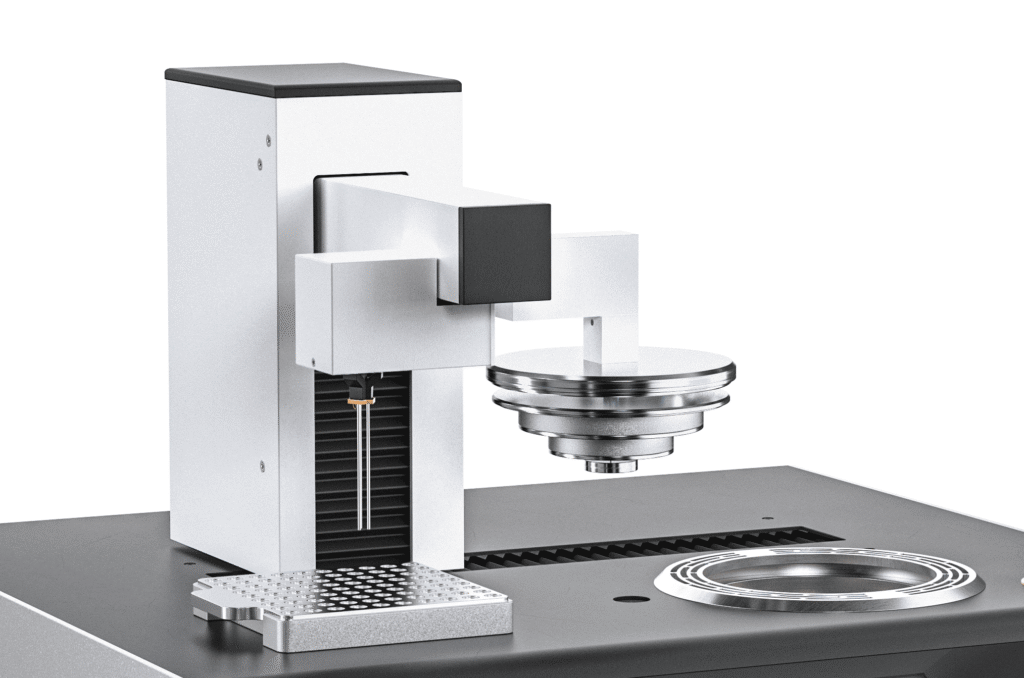

サンプルロボットDSC

最大90検体のサンプルロボットが生産性を大幅に向上させる。夜間や週末に自動運転することも可能です。直感的でインテリジェントなソフトウェアとともに、人件費を削減し、時間を節約します。

L63 DSCにはCCDカメラを搭載し、測定中の試料を観察することができます。サンプルの可視化により、相転移や分解プロセスについて、
より深い洞察が得られます。

フォトセルは、UV硬化システムを調査するためのUV光照射下での測定を可能にします。時定数が非常に短いため、わずかな時間スケールでの高速UV硬化反応も測定できます。

方法

示差走査熱量測定 (Differential Scanning Calorimetry)

示差走査熱量測定(DSC)は、物質の物理的または化学的変化に伴う熱流を温度または時間の関数として測定するために使用される熱分析技術である。DSC測定では、試料とリファレンスは同じ制御された温度プログラムに供され、その間の熱流の差を装置が連続的に記録します。 熱流を連続的に記録します。

このアプローチは、吸熱の正確な検出を可能にする。 吸熱例えば 融解または ガラス転移そして 発熱プロセス結晶化などの 結晶化硬化反応などの発熱プロセス。熱の流れは同一条件下で直接記録されるため、微妙な遷移も高い精度で定量化することができます。これらの結果は、品質管理、材料開発、研究に不可欠であり、実際の条件下での製品性能の予測を可能にします。

DSC L63ではModulated DSC (MDSC)などの高度なオプションにより、可逆的プロセスと非可逆的プロセスを区別することができ、データの解釈をさらに向上させることができます。この方法は、以下を含む幅広い材料に適しています。 ポリマー, 金属, セラミックス, 医薬品および食品様々な用途で再現性のある比較可能な結果を提供します。 アプリケーション.

DSC L63の機能原理

DSC L63は、精密に制御された加熱または冷却プログラム中の試料と参照物質の熱流差を測定します。両者は温度制御された炉内の別々のるつぼに入れられ、同一の条件にさらされます。

温度サイクル全体を通して、DSC L63は1つの重要な測定変数を連続的に記録する:

  • 熱の流れ– 融解、結晶化、ガラス転移、硬化反応、酸化などの吸熱・発熱現象は、熱の吸収・放出の変化によって検出される。

真のヒートフロー設計、高性能シルバーファーネス、先進のエレクトロニクスを備えたDSC L63は、高精度で再現性の高い結果を提供します。オプションのモジュレーテッドDSC(MDSC)により、可逆的プロセスと非可逆的プロセスの分離が可能になり、複雑な材料挙動をより深く理解することができます。

示差走査熱量計による測定変数

DSCによる熱分析の可能性:

ご質問ですか?お電話でお問い合わせください!

+01 (609) 223 2070

+49 (0) 9287/880 0

月曜日から
木曜日は午前8時から午後4時まで、
金曜日は午前8時から午後12時までご利用いただけます。

私たちはあなたのためにここにいます!

DSC L63の説明 - 使用方法、機能、よくある質問

変調DSC

示差走査熱量測定(DSC)は、材料の熱遷移や反応を分析するための確立された方法である。古典的なDSCでは、一定の加熱速度で測定を行い、吸熱または発熱プロセスによって発生する熱流全体を記録します。これにより、融解、ガラス転移、結晶化などに関する信頼性の高い情報が得られます。

変調DSC(MDSC)はこの原理を拡張したもので、正弦波温度変調を追加することで、測定された熱流を可逆的な成分(ガラス転移、融解など)と非可逆的な成分(結晶化、緩和など)に分離することができます。
このため、重複する効果の区別が容易になり、複雑な材料や弱い転移の場合には大きな利点となります。
比熱容量(Cp)の正確な測定は、材料の熱エネルギー貯蔵能力を反映するため、ポリマーや複合材料、その他多くの材料の研究において特に価値があります。

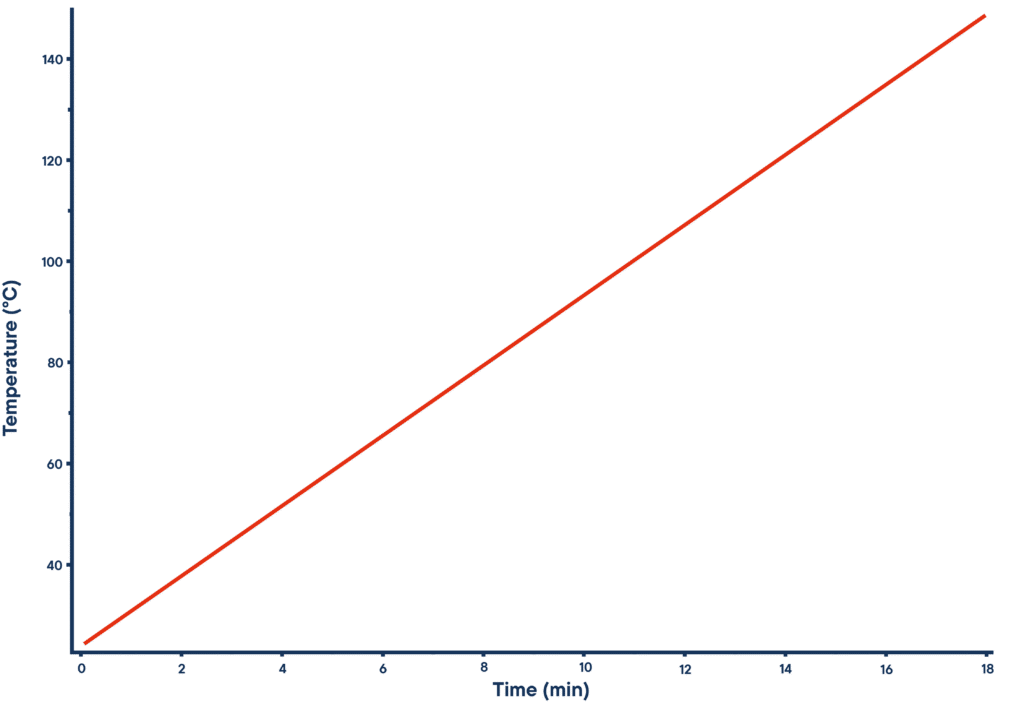

従来のDSC測定は、直線的に上昇する温度プロファイルに基づいており、融解や結晶化などの熱遷移の分析が可能です。Ts(t) = T0 + b*t

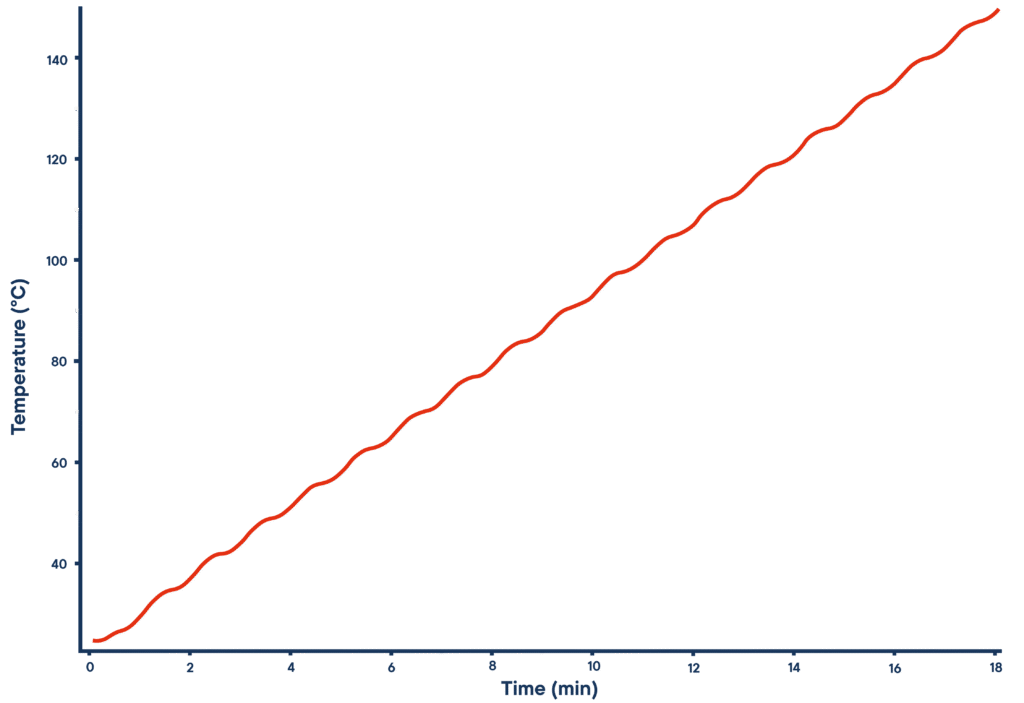

変調DSCでは、定義された振幅と周期の正弦波変調が直線温度曲線に重畳される。Ts(t) = T0 + b*t + AT sin(w*t)
上図は、従来のDSC測定(紺色)と、同じ試料(PET)に適用した温度変調の生信号(赤色)の違いを示している。

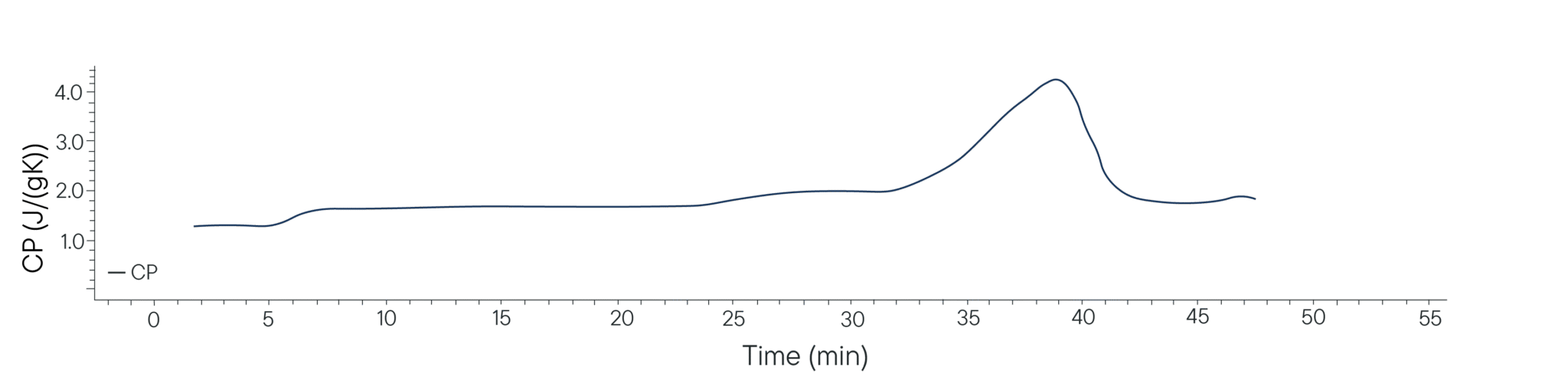

Cp信号、すなわち試料の比熱容量は、測定された生信号から導き出すことができます。上図は、ガラス転移や溶融プロセスなど、試料の構造変化に伴う熱効果を示しています。

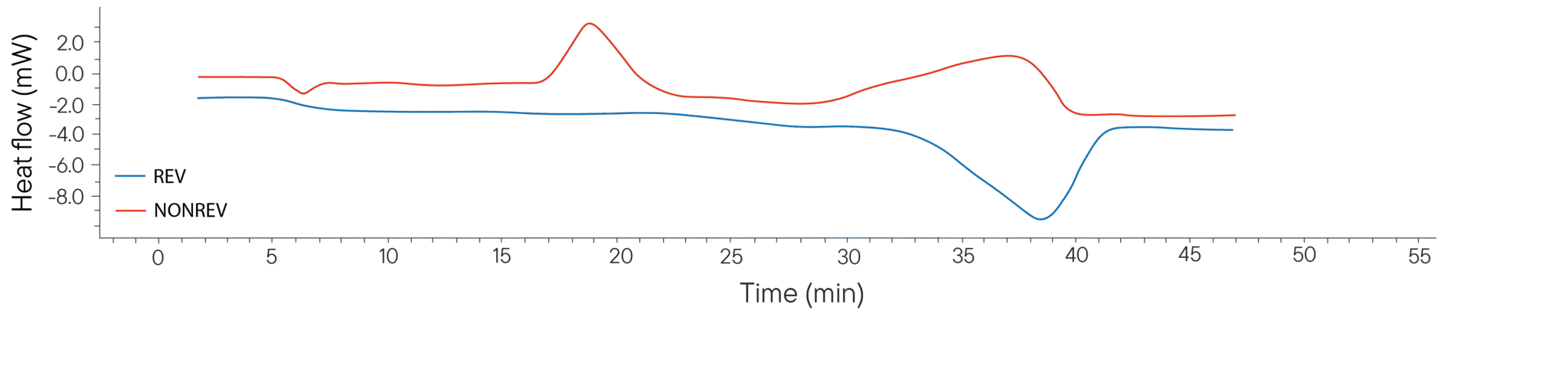

MDSC測定では、全シグナルを可逆成分と非可逆成分に分離することができる。可逆成分(青で表示)にはガラス転移や融解などの効果が含まれ、非可逆成分(赤で表示)にはヒステリシスピークや低温結晶化などの現象が含まれる。この区別は温度変調測定でのみ可能である。

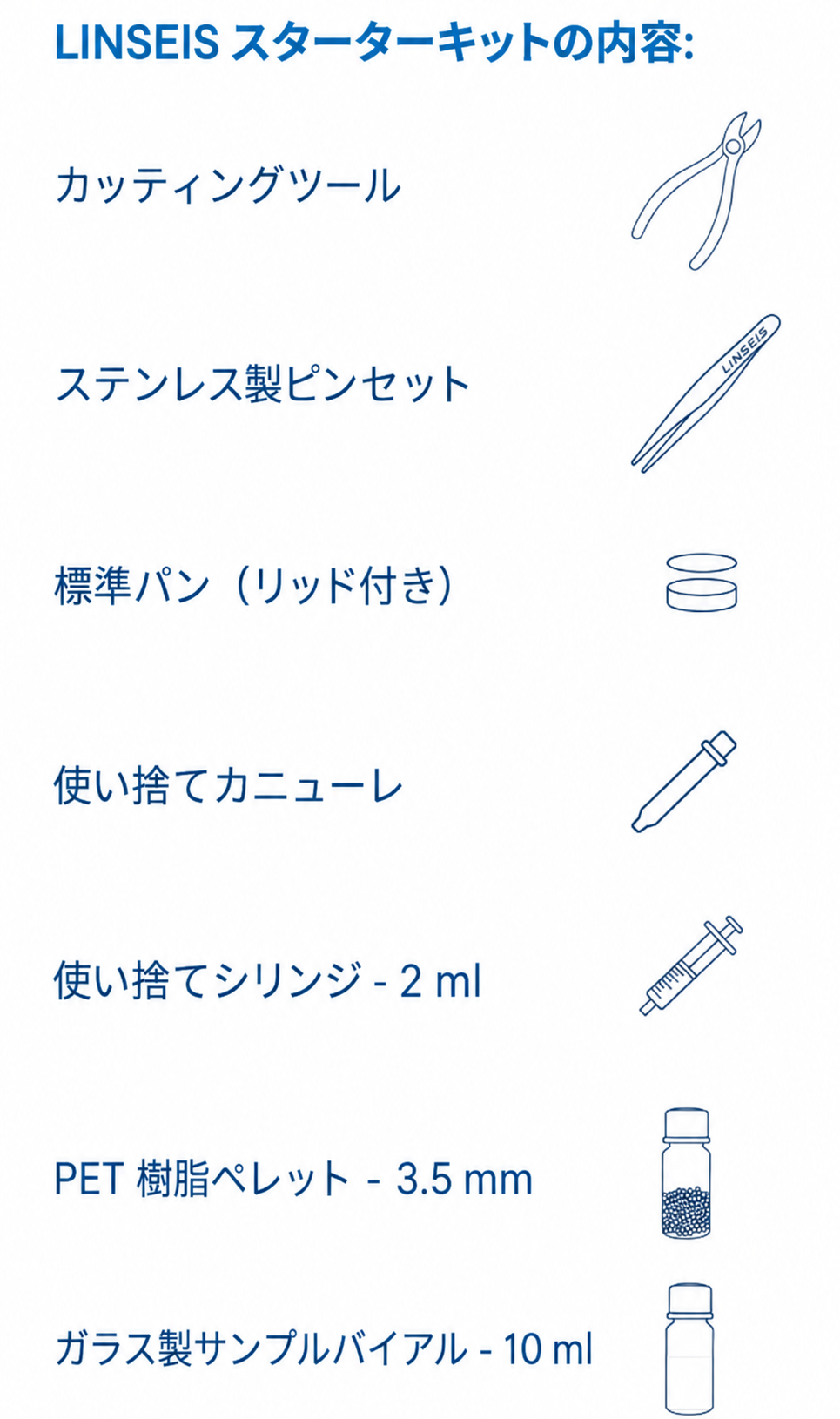

DSC L63には、システムをすぐにお使いいただくために必要なコンポーネントがすべて含まれた専用スターターキットが付属しています。キットには、サンプル前処理用のツール、安全な取り扱いと初期校正のための標準物質とアクセサリーが含まれています。

これにより、最初の使用から信頼性の高い有意義な測定結果を得ることができます。

DSCシステムの価格は、選択された構成と、温度範囲、冷却システム、自動化機能、または特殊な測定モードなどの追加オプションによって異なります。各システムは特定のアプリケーションのニーズに合わせることができるため、コストは大幅に異なる場合があります。

正確なお見積もりについては、お問い合わせフォームからお客様のご要望をお送りください。

通常、DSC L63の標準構成を在庫しており、非常に短い納期でお届けすることが可能です。お客様のシステムに追加オプションやカスタマイズ構成が必要な場合、納期はその修正範囲によって異なります。

選択された構成に基づく正確な納品見積もりについては、お問い合わせフォームからご連絡ください。

DSC L63は、ポリマー、金属、セラミック、医薬品、食品、複合材料など、さまざまな材料の分析が可能です。代表的なアプリケーションには、融点、ガラス転移、結晶化挙動、硬化反応、酸化安定性、比熱容量などの測定があります。

広い温度範囲と高度な測定モードにより、DSC L63は様々な産業分野の研究と品質管理の両方に適しています。

DSC L63は、卓越した感度と分解能に加え、独自の広い温度範囲(-170 °C~750 °C)を1回のセットアップで実現するため、ハードウェアの変更が不要です。トゥルーヒートフロー設計と高性能銀製ファーネスにより、微妙な熱現象に対しても高精度で再現性の高い測定が可能です。

モジュレーテッドDSC(MDSC)、オプティカルDSC、UV硬化DSCなどのオプション機能は、可能なアプリケーションの幅を広げ、オプションの90ポジションオートサンプラーは、完全自動化されたハイスループット測定を可能にします。柔軟な冷却オプションと包括的なソフトウェアサポートにより、DSC L63は研究および産業の両方にとって、汎用性が高く将来性のあるソリューションとなります。

ソフトウェア

価値を可視化し、比較可能にする

直感的なデータハンドリングにより、最小限のパラメータ入力で済むため、ワークフローが大幅に改善されます。LiEAPは、融点や結晶化点のような標準的なプロセスを評価する際に、ユーザーに貴重なガイダンスを提供します。

オプションのサーマルライブラリー製品同定ツールは、ポリマーなどの試験材料の自動同定を可能にするデータベースを提供します。

データ収集

  • 共有データベース:
    1つのソフトウェアで多くのデバイスに対応
  • 最新のWindows®オペレーティングシステムに対応
  • オンライン・アップデート
  • 複数のガスとハードウェアタイプに対応する自動ガス制御(オプション)
  • 無制限の加熱、冷却、滞留時間セグメント
  • 英語、ドイツ語、フランス語、中国語、日本語など多言語対応(ユーザー選択可能)
  • オプションのパスワード保護とユーザー・アクセス・レベル
  • 同時データ収集と評価

データ評価


  • 信号補正と平滑化、微分/積分、曲線の算術演算、ピーク評価、グラスポイント評価、オンセット-
    ポイント決定、複数の曲線オーバーレイ、注釈および描画ツール、クリップボードへのコピー機能、グラフィックおよびデータエクスポートのための複数のエクスポート機能、参照ベースの補正が含まれます。
  • 全ステップの元に戻す・やり直し機能
  • 完全な評価履歴
  • 様々なデータ形式へのエクスポート
  • Pythonプラグインで拡張可能

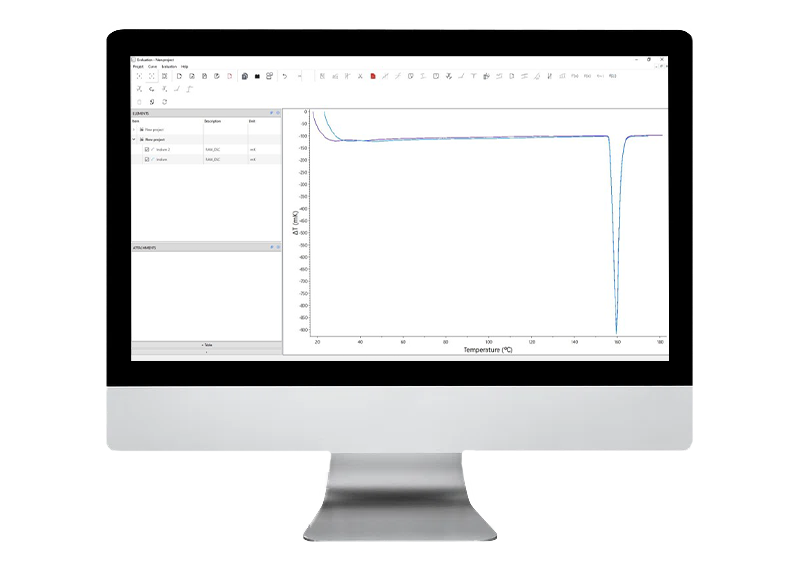

1) 2つの測定とカスタマイズ可能なツールバーを備えた評価ソフトウェアのビュー
2) 温度プロファイル、サンプル情報、ガスプロファイル、結果ダイアグラムなど、関連するすべての測定パラメータの概要を表示する測定ソフトウェアのスタート画面

アプリケーション (Applications)

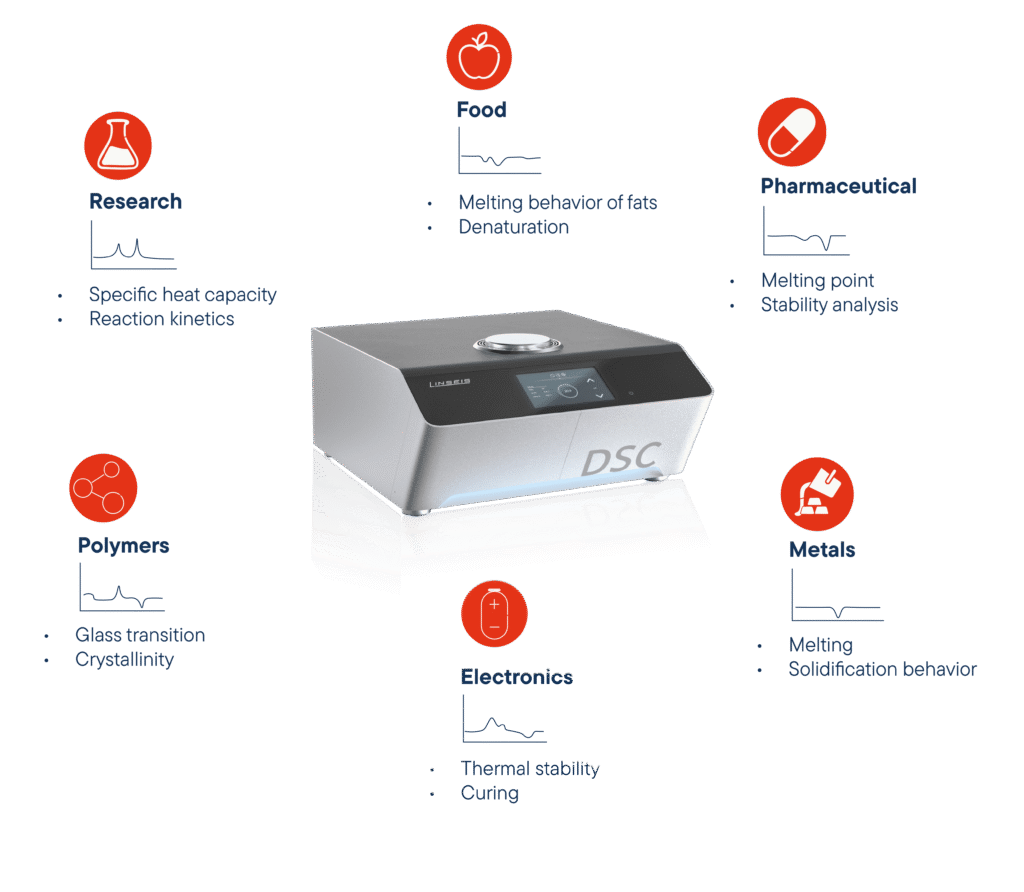

応用分野

新しいDSCシステムは、冷却オプションを調整することなく、-170 °C
~750 °Cの広い温度範囲をカバーする革新的な設計となっている。これにより、時間のかかる調整が不要となり、より効率的なワークフローが実現します。この装置は、低温から高温までのシームレスな移行(
)を可能にし、材料研究、ポリマー分析、品質管理などの要求の厳しいアプリケーションに最適です。高い柔軟性とユーザーフレンドリーな操作性により、このDSCは高度な熱分析の新たなスタンダードとなる。

グラフでは、イントラクーラーと循環式サーモスタットによる冷却オプションが、いかに効率的で迅速な冷却を実現しているかがわかる。

応用例イントラクーラーによる冷却速度

Cooling rate

Down to

100 K/min560 °C
50 K/min240 °C
20 K/min40 °C
10 K/min-30 °C
5 K/min-48 °C
1 K/min-60 °C

使用例循環式サーモスタットによる冷却率

Cooling rate

Down to

50 K/min310 °C
20 K/min125 °C
5 K/min30 °C
1 K/min5 °C

ポリマーは、包装や自動車部品から航空宇宙や医療機器に至るまで、数え切れないほどの用途に使用されています。信頼できる性能を確保するためには、溶融挙動、ガラス転移温度、結晶化度、硬化特性、酸化安定性を理解することが不可欠です。なぜなら、これらの特性は機械的性能、加工挙動、長期耐久性に直接影響するからです。

LINSEIS DSC L63は、熱可塑性樹脂、熱硬化性樹脂、エラストマーなど、あらゆる種類のポリマーの主要な熱特性を精密かつ再現性良く分析することができます。製品開発、品質管理、材料比較のいずれにおいても、DSC測定は加工パラメータの最適化、製品の安定性の向上、各アプリケーションに最適な材料の選択をサポートします。

使用例PETグラニュレート 1.加熱

ポリマーの分析は、DSCの主な用途の一つである。ガラス転移点、融点、結晶化点などの効果は興味深いものですが、しばしば検出が困難です。新しいLINSEIS L63 DSCは高分解能と高感度で、この種の分析に理想的な装置です。革新的な設計により、
、20 K/分の直線加熱速度でL63 DSCを使用することで、PET造粒物の初期加熱中であってもサンプルの重要な特性を分析することが可能になりました。この曲線は、80 °C付近で顕著なガラス転移を示し、続いて246 °Cで融解ピークを示す。

用途例PETグラニュレート 2.加熱

冷却速度によって、ポリマーの結晶化度は大きく変化する。続いて加熱を行うと、20 K/分の直線加熱速度で冷結晶化が観察される。この曲線は、約80℃で明瞭なガラス転移を示し、続いて約148℃から始まる非晶質領域の低温結晶化、そして230℃から始まる融解ピークを示す。これにより、わずか2回の加熱サイクルで試料の完全な特性評価が可能になった。
