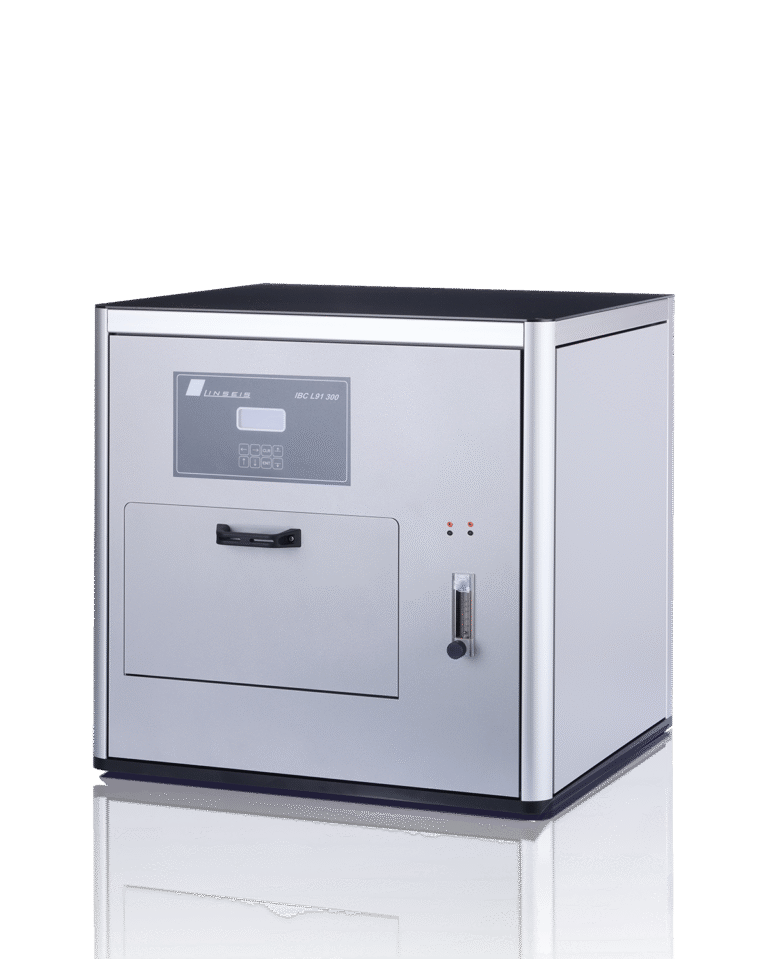

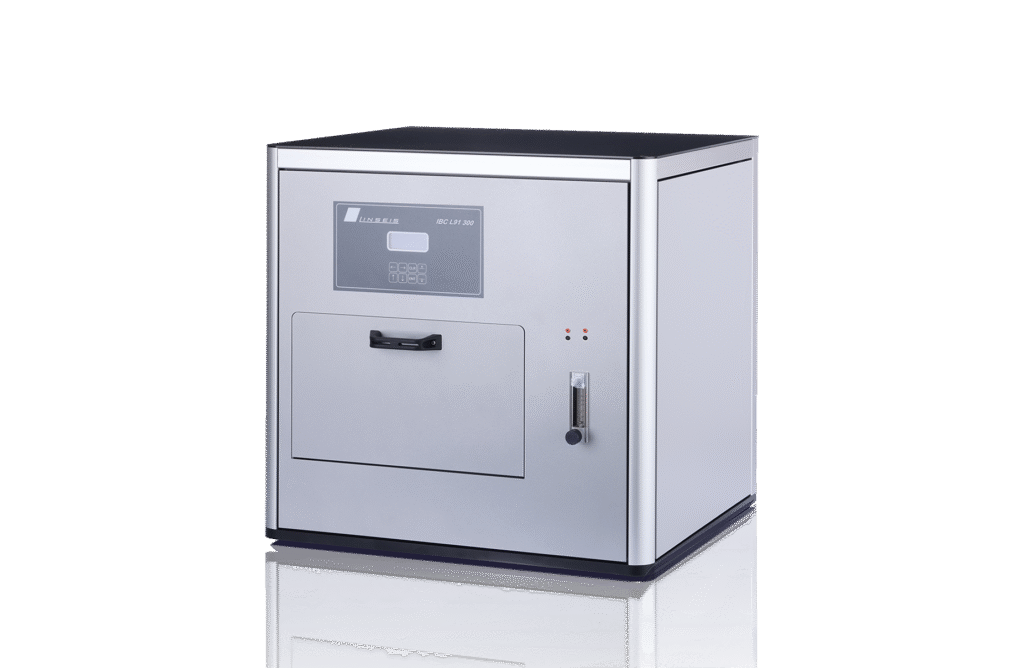

バッテリー熱量計(LINSEIS IBC – Isothermal Battery Calorimeter)はバッテリーから発生する熱を測定する装置です。 バッテリー 充電中や放電中に電池から発生する熱を測定する装置です。この測定は「反応熱」として知られ、電池の性能を示す重要な指標となります。
反応熱は エンタルピー（熱量）の差である。
電池熱量計は研究開発において、新しい電池化学物質の評価や既存の電池設計の最適化に使用される。
また、バッテリーが性能と安全基準を満たしていることを保証するために、製造工程でも使用される。
LINSEISはバッテリーの熱モニタリング用にモジュール式の等温バッテリー熱量計（IBC）を提供しています。
このモジュールは、ほぼ同じコンポーネントの可変数で構成されており、幅広いサイズのバッテリーセルの分析が可能です。
モジュールの形状も簡単に拡張できる。
電池熱量計の重要性：電池熱量計は、電池内の電気化学反応時に発生する熱量を測定します。
これらの測定は、電池の熱挙動と効率を理解し、改善するために極めて重要です。
応用分野これらの装置は、熱安定性と安全性が最も重要なリチウムイオン電池のような新型電池の開発に特に重要である。
また、電池の品質管理や性能試験にも使用されます。
熱分析と安全性:バッテリー熱量計は、さまざまな動作条件下での熱の発生を分析することで、熱暴走などの潜在的な安全リスクの特定と防止に役立ちます。
これはエンドユーザー製品の安全性にとって極めて重要です。
バッテリー性能の最適化：発熱量を正確に測定することで、バッテリー内部の化学的性質と設計を最適化し、エネルギー密度を高め、充電容量を向上させ、寿命を延ばすことができます。
研究開発：電池熱量計は、新素材や新技術の試験・評価に研究開発ラボで使用されています。
得られた知識は、電池技術の進歩に不可欠です。
総合的なバッテリー測定
熱開発の分析
熱の発生
バッテリー性能の最適化
バッテリーの寿命測定
ユニークな特徴
モジュール設計：異なるバッテリーセルのサイズや形状に合わせてカスタマイズ可能。
高精度測定：
熱量分解能0.1mW、精度0.5mW。
広い温度範囲：-40℃から140℃まで、高い温度安定性と精度で測定可能。
多彩なアプリケーションの可能性：
発熱の分析、バッテリー性能の最適化、寿命の測定。
拡張可能なセンサーとアダプター：14500、18650、コイン電池など、さまざまな種類の電池に対応。
サービスホットライン
+49 (0) 9287/880 0
月曜日から木曜日は午前8時から午後4時まで、金曜日は午前8時から午後12時までご利用いただけます。
私たちはあなたのためにここにいます！
仕様
基本情報
MODEL | IBC L91 |
|---|---|
| Measuring cell | |
| Measuring plate | 80 x 80 mm 300 x 300 mm 600 x 600 mm others on request |
| Sample height | up to 100 mm |
| Measuring range | max. 10W (for 80 x 80 mm measuring plate) |
| Calorimetric resolution | 0.1 mW |
| Calorimetric accuracy | 0.5 mW |
| Temperature dimensional resolution | 8 sensors (for 80 x 80 mm measuring plate) |
| Additional temperature sensors | Available on request |
| Heat flux dimensional resolution | 8 sensors (for 80 x 80 mm measuring plate) |
| Cell adapter | Available for 14500, 18650, coin cell, on request |
| Sampling rate | Up to 10 Hz |
| Calibration | Integrated automatic calibration procedure, calibration heater |
| Noise | 0.015 mV |
| Environmental conditions / temperature options | |
| Temperature range | -40 °C to 90 °C |
| Temperature stability | 0.01 K |
| Temperature resolution | 0.0001 °C |
| Temperature accuracy | 0.001 °C |
| Electrical specification | |
| Power supply | AC 230 V / 50 Hz |
| Maximum power consumption | 120 W (main unit) |
| Display | Yes |
| Charging current | Depending on customer selection |
| Charging voltage | Depending on customer selection |
| Discharge voltage | Depending on customer selection |
| Battery charges | On request |
| Laboratory power supply | On request |
| Software functions | Linsels Platinum Software (free of charge) |
| Software functions | Automatic calibration mode, heat flow correction, powerful evaluation software with calorimetric tools |
ソフトウェア
価値を可視化し、比較可能にする
IBCは、8個の熱流量センサーと10個の温度センサーを備えた最小構成（80mm x 80mm）の熱量計として、2枚の測定プレートで作動する。
このレイアウトにより、各サンプルタイプにおいて安定した測定条件と最小限のロスを実現します。
測定セルのサイズは、80 mm x 80 mm、250 mm x 250 mm、400 mm x 250 mmのほか、カスタマイズも可能です。
さらに、オープン設計のため、充電器、充電器、電源装置を問わず、充放電プロセスを実行することができます。測定データとログはLinseis Platinumソフトウェアにインポートすることができ、バッテリーの電気的・熱的挙動を複合的に評価・相関させることができます。
プレートデザインに加え、丸型セル（18650、14500…）やボタン電池用のアダプターも用意されている。
アプリケーション
リンザイスのIBCはバッテリーを詳細に分析する機会を提供する
- 異なる温度条件下で
- 老化現象について
- セルとエレクトロニクスの効率について
- 異なるバッテリータイプ用
- さまざまなセル形式（パウチ、コイン、丸型、箱型…）に対応
- 使用中の相変化について
応用例：
充電電流と放電電流を変化させた場合の、標準的な1セルのリチウムイオン電池の容量を横切る熱流。 これにより、充電中または放電中のバッテリーへの負荷について結論を導き出すことができる。 例えば、セル電圧、充放電電流、それに相関する試料からの熱流を可視化することができる。 さらに、バッテリーの充放電電力や温度など、その他の関連情報を表示、分析、記録することができる。
使用例
標準的な1セルのリチウムイオン電池の充放電電流を変化させたときの容量に対する熱流量。電池の容量によって充電パラメーターの効率が異なることを示している。例えば、放電パラメーターの違いによる残存容量の違いは顕著である。また、充放電電流が大きくなると熱流量が大幅に増加することも明らかである。
